AcisOut (acisout)

Pro, Platinum Pro, Platinum Pro, Platinum

Exportiert 3D-Solids in das Format SAT (SAT steht für "Speichern Als Text").

Zugriff auf den Befehl über

Befehlszeile: acisout

Menü: Einfügen | Acis Export...

: acisout

Aufforderung in der Befehlszeile:

Wählen Sie ACIS Elemente, um sie zu speichern: Wählen Sie ein oder mehrere 3D-Solids.

Wählen Sie ACIS Elemente, um sie zu speichern: Drücken Sie die Eingabetaste, um mit dem Befehl fortzufahren.

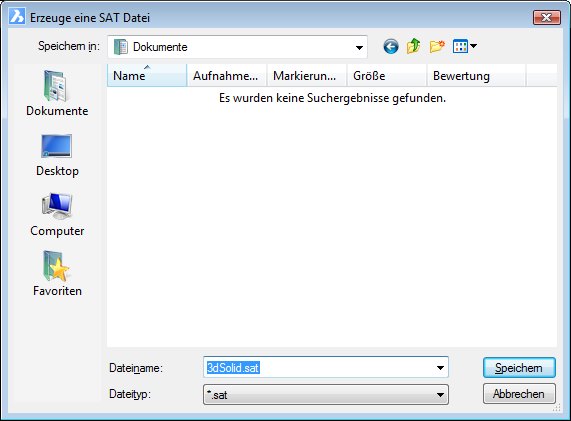

Ein Dialog wird angezeigt:

Geben Sie der SAT-Datei einen Namen und klicken Sie dann auf Speichern.

Das 3D-Solid-Element wird als ASCII-Daten in die SAT-Datei konvertiert.

Verwenden Sie diesen Befehl, um 3D-Solids für andere CAD-Programme zu exportieren.

Verwenden Sie den Befehl AcisIn, um SAT-Dateien zu importieren.

Befehls Optionen

Ähnliche Befehle

3dConvert - Konvertiert 3D-Solids in Polyflächennetze.

AcisIn - Importiert ACIS Solids in die Zeichnung.
