RevCloud 【雲マーク】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

一般的に図面に赤線引きする際に使用される雲マークを作画します。("Revision Cloud"の略).

コマンドへのアクセス

コマンド入力 : revcloud

メニューバー : 作画 | 雲マーク

ツールバー: 作画 | ポリゴン |

: revcloud

コマンドプロンプト:

開始点を指示、または[円弧長(A)/図形(E)/スタイル(S)] <図形>: (点を選択するか、オプションを入力します。)

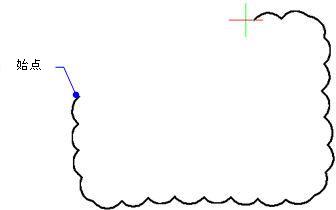

雲の軌跡に沿ってクロスヘアをガイド... ... (自由にの雲マークを作成するように、カーソルを移動します。)

雲マークの完了。(カーソルが始点に達したとき、雲は自動的に閉じます。)

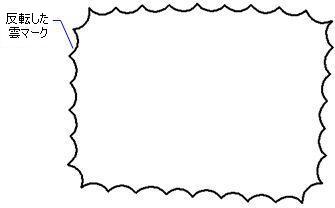

方向を反転しますか[はい(Y)/いいえ(N)] <いいえ>: (YまたはNを入力します。)

赤い雲マークには、画層の色を赤にセットします。

雲マークはポリライン円弧から作画されます。

コマンドオプション

オプション	説明
開始点を指示	カーソルが始点に達するとき、雲は自動的に閉じます。
円弧長(A)	雲を形成する円弧に最小長さを指定します；プロンプト: 円弧の最小長さ - 値を入力します。
図形(E)	図形を雲マークに変更します；プロンプト: 要素を選択 - 雲マークに変更するように図形を選択します。図形は開くか閉じることができます。最初の図形は削除されます。
スタイル(S)	標準で、装飾的な図形スタイルの間に切り替えます；プロンプト: 円弧のスタイルを選択 [標準(N)/カリグラフ(C)] <標準> - N または、Cを入力します。
標準(N)	正常に円弧を描きます。
カリグラフ(C)	装飾的なスタイルで作画します(先細りしているポリライン円弧で作られています)。

手順

グリップ編集

雲マークは、グリップで直接編集されることができます:
