コマンド: XSOLIDEDIT
すべてのX-Solidsモデルは元に限らず、複合またはソリッドの配列はXSOLIDEDITコマンドで編集されます。
XSOLIDEDITコマンドはソリッドのCSG ツリーにアクセスして、その作成方法で変更されることを許可します。
このコマンドはPICKFIRST選択セットを使用しますので、コマンド起動時にソリッドが選択されると、編集のため開きます。LASTオプションで最後に作成されたソリッドを選択します (BricsCAD図面データベースの最後の図形でなくても)。それ以外はX-ソリッドを選択することで開始されます。
XSOLIDEDITコマンドを出した後に元の標準が選択された場合、すぐに適切な最初のダイアログが表示します。各々のタイプの編集の詳細は特定のプリミティブを参照してください。
作成ダイアログでは作成中のソリッドのイメージを左上に表示しています。それは静的イメージです。そして、作成している尺度ではありません。ECS（図形座標システム）三線（緑線）は、図形の基点の位置を表示しています。赤い長方形は、ベース形の位置を表示しています。ソリッドの基点を再配置する場合、コーナー、中心またはベースラジオボタンをクリックしてください。
オブジェクトのパラメーターはイラストの横に表示されます。全てのX-ソリッドダイアログは全てのパラメーターの前回の値を記憶しています。一部のパラメーターは複数のダイアログボックスで共有されます。例えば、Height ZパラメーターはX-ソリッド直方体、X-ソリッド円柱、X-ソリッド円錐、X-ソリッドくさびダイアログの作成に適用されます。カレント図面の全ての前回使用された値はドロップダウンリストから選択できます。

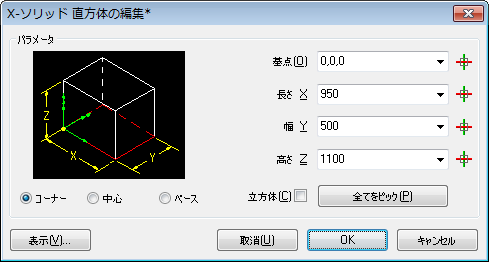

X-ソリッド 直方体の編集ダイアログには、一時的にダイアログを閉じてコマンドバーで対話を促すための全てをピック(P)ボタンがあります。このように、たとえば、BOXを定める長方形または円錐またはシリンダーを定める円をドラッグすることができます。入力が終了したとき、ダイアログは指定した値で再表示します。
図面に視覚的な値を定めるために、パラメータのPickボタン (
)をクリックしてください。ダイアログボックスが一時的に閉じます、そして、コマンドバーで促されます。
XSOLIDEDITコマンドを起動して関連するソリッドを選択すると、すぐに対応するダイアログが表示されます。
図面に視覚的な値を定めるために、パラメータのPickボタン ()をクリックしてください。ダイアログボックスが一時的に閉じます、そして、コマンドバーで促されます。
一時的にダイアログを閉じるために、全てをピック(P)ボタンをクリックしてください。コマンドバーで促されます。入力が終了するとき、ダイアログは指定した値で再表示します。

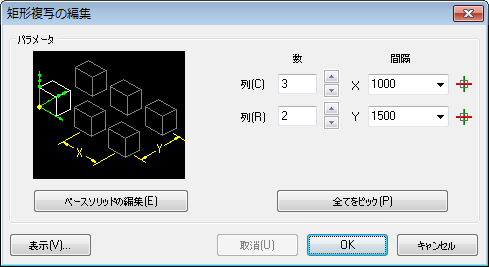

矩形複写の編集をクリックしてソリッドの配列基点を編集します。

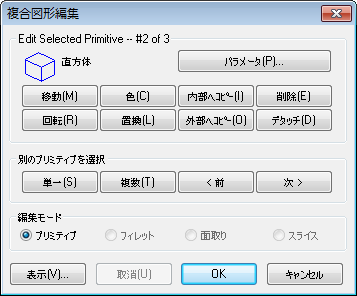

選択したソリッドがX-ソリッドの複合ソリッドの場合、アクティブにハイライトされたうちの一つが表示されそれがリミティブです。複合物が選択された点がプリミティブの一部の場合、そのプリミティブはアクティブなプリミティブです、他に、最初にツリーの最初のものが選択されます。ダイアログが可能な場合、複合図形編集ダイアログが表示しまます：
パラメーター(P)...ボタンをクリックして 現在選択されている最初のものを編集することができます。
次 > そして< 前 ボタンをクリックして、複合X-ソリッドの最初のものを通して参照できます。
複合X-ソリッドでプリミティブを選択するために、単一(S)ボタンをクリックしてください。複合図形編集ダイアログは、一時的に、プリミティブを選択するために閉じます。
複合X-ソリッドで複数のプリミティブを選ぶために、複数(T)ボタンをクリックしてください。複合図形編集ダイアログは、一時的に、閉じます。複数のプリミティブを選択する場合パラメーター(P)...ボタンをクリックして、選択したすべてのプリミティブで共有されるパラメータを編集できます。
移動(M): プリミティブまたは選択したプリミティブを移動します。
回転(R): プリミティブまたは選択したプリミティブを回転します。
色(C):プリミティブまたは選択したプリミティブの色を変更します。
置換(L): プリミティブ選択したことを報告します。 複合図形編集ダイアログが一時的に閉じて、置き換えるプリミティブを選択します。
内部へコピー(I): プリミティブまたは選択したプリミティブをコピーします。 コピーまたは複数のコピーは 複合X-ソリッドに加えられます。
外部へコピー(O): プリミティブまたは選択したプリミティブをコピーします。 コピーまたは複数のコピーは 別々のX-ソリッドとして作成されます。
削除(E): プリミティブまたは選択したプリミティブを削除します。
デタッチ(D):複合X-ソリッドのCSG ツリーから、選択したプリミティブまたはプリミティブを取り除きます。
編集モード: 各タイプに修飾があれば、XSOLDEDITコマンドはフィレット、面取りとスライスオプションを提供します。これらのオプションのうちの1つを選択すると、選択された修飾タイプの各々で発生する図式記号を表示します。1つを選択ができ、Enterまたは右クリックすることによって、シンボルの全てを順番にサイクルすることができます。各々は、タイプ（Deleteと同様に）に特有のオプションを提供します。
