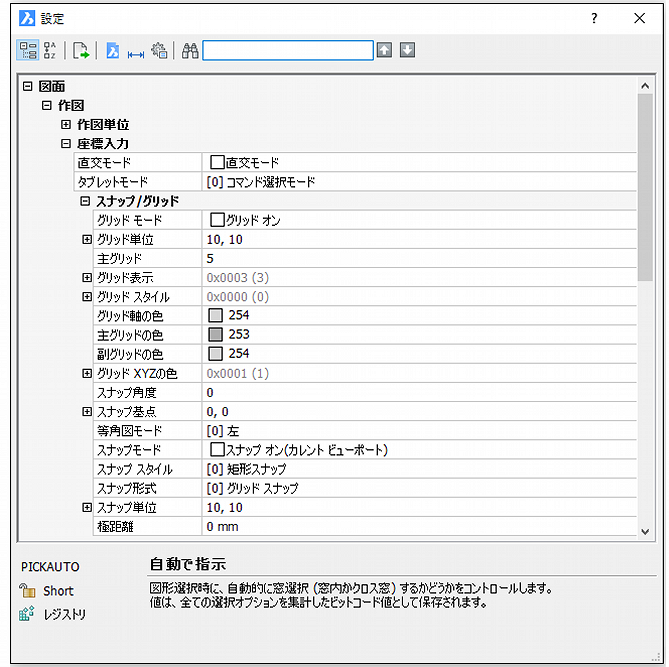

DSetting [設定 - 設定]

直交モード

直交モードのオン/オフを切り替えます。

• On - 垂直、水平方向のカーソル移動を拘束します。

• Off - 自由にカーソルを移動させます。

一時的にモードを有効にする場合はShiftキーを押します: または、ステータスバーのORTHOをダブルクリックします。

タブレットモード

タブレットモードを切り換えます:

• デジタイザﾓｰﾄﾞ - 図面入力にタブレットを使用します。

• コマンド選択モード - コマンド入力にタブレットを使用します。

スナップ/グリッド

グリッドモード

グリッド表示を切り替えます:

• On - グリッドを表示します。

• Off - グリッドを非表示にします。

ステータスバーのグリッドをクリックすることで、グリッドの表示/非表示が切り替えられます。

グリッド単位

グリッド点の間隔を指定します:

• X - X軸の距離を指定します。

• Y - Y軸の距離を指定します。

主グリッド

副グリッド何個に対して主グリッドを表示させるかを指定します。

グリッド表示

どのようにグリッドを表示するか指定します。

• 図面範囲を超えて表示: チェックが入っている場合、グリッドは全図面に表示されます。

• アダプティブグリッド表示:  チェックが入っている場合、グリッド線の数はズームに適合されます。グリッドが密集し過ぎている時は表示されません。 コマンドバーに警告が表示されます: "グリッド間隔が小さすぎてこのビューでは表示できません"。

• グリッド間隔の補助分割を許可: チェックが入っている場合、拡大ズームの際に追加グリッド線が表示されます。

• ダイナミックUCS: チェックが入っている場合、ダイナミックUCSのXY面にグリッドが表示されます (まだ実装されていません)。

グリッドスタイル

モデル空間、ブロック編集、レイアウトでグリッドが点、もしくは線で表示されるかどうかを指定します。

グリッド軸の色

現在座標系のX軸とY軸上のグリッド線の色を設定します。

主グリッドの色

主グリッド線の色を設定する; デフォルト = 色指数 252。

副グリッドの色

副グリッド線の色を設定する; デフォルト = 色指数 253。

グリッドXYZの色

グリッド軸線、主グリッド線、副グリッド線がX軸 (X色) とY軸 (Y色) の色で表示されるかどうかを指定します。

スナップ角度

現在のUCSに該当するようにスナップとグリッドを回転します。

スナップ基点

現在のUCSに該当するようにスナップとグリッドの原点を配置します:

• X - X座標を指定します。

• Y - Y座標を指定します。

等角図モード

現在等角図を指定します:

• 左

• 上

• 右(R)

スナップモード

スナップモードを切り替えます。

• オン - スナップ距離にカーソル移動を拘束します。

• オフ - カーソル移動を自由にします。

スナップモードを切り替えるため、ステータスバー上のスナップをクリックします。

スナップスタイル

スナップスタイルを指定します:

• 直角スナップ - スナップとグリッドを直角に設定します。

• アイソメスナップ - スナップとグリッドをアイソメに設定し、Ellipseコマンドにアイソサークルオプションを追加します。

スナップ形式

スナップ形式を指定します:

• グリッドスナップ - X、Yスナップ距離に対するカーソル移動を制限します。

• 極スナップ - 角度に対するカーソルの動きを制限します。

スナップ単位

スナップ点の間隔を指定します:

• X - X軸の距離を指定します。

• Y - Y軸の距離を指定します。

極距離

極距離を指定します; スナップ形式が極スナップになっている場合にだけ有効です。
