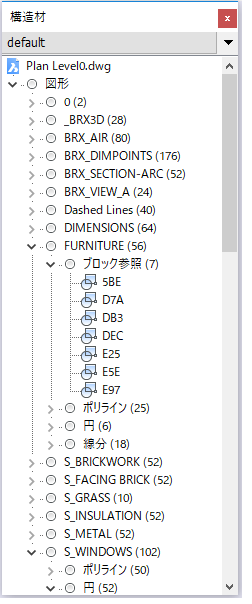

StructurePanel [構造材パネル]

設定を選択する

構造ツリー設定ファイル (*.cst) をロードします。

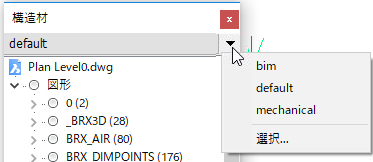

下向き矢印ボタンをクリックします。

Support フォルダ内の *.cst 設定ファイルが一覧表示されます（例、C:\Users\<ユーザー名>\AppData\Roaming\Bricsys\BricsCAD\Vxx\en_US\Support）。

別のフォルダの *.cst 設定ファイルを検索するには、選択... をクリックします。

設定を編集する

構造ツリーの構成をコントロールすることができます。

図面名を右クリックして、コンテキストメニューから構成... を選択します。

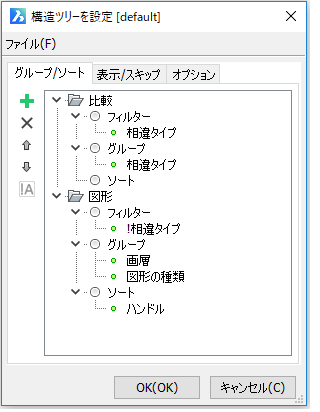

構造ツリーを設定 ダイアログが開きます。

構造をエクスポートする

現在の構造を *.xml ファイルにエクスポートします。

図面名を右クリックして、コンテキストメニューから 書き出し... を選択します。
