SmImprint [ケガキ]

Sheet Metal Sheet Metal Sheet Metal

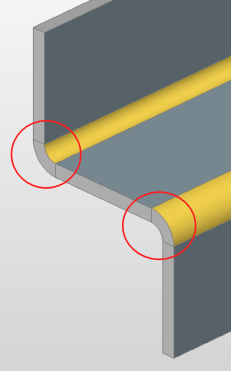

板金部品の板厚面を、隣接するフランジやベンドに従い、ケガキされたエッジで分割します。

コマンドへのアクセス

コマンド入力: smimprint

メニュー入力: 板金 | 厚みのある面を分割

ツールバー: 板金 |

リボン: 板金 | 修正 |

: smimprint

コマンドバーの表示:

厚さ面を選択: （板厚面を選択します。）

セット内の図形: 1

4個のエッジがケガキされました。

コマンドオプション

オプションはありません。

手順

板厚面を分割する

関連コマンド

SmJunctionCreate - ハードエッジ（フランジの面と面の間のシャープエッジ）やベンドをジャンクションに変換します。

SmJunctionSwitch - 対称形のジャンクション フィーチャーを変更して、面と面を重ねることができます。
