Bruch (break)

Funktioniert mit Bricscad (Windows) Classic und Pro; Bricscad (Linux) Classic

Entfernt einen Teil eines Objektes.

Zugriff auf den Befehl über:

Befehlszeile: bruch

Alias: br

Menü: Ändern | Bruch

Werkzeugkasten: Ändern | Flach

: bruch

Aufforderung in der Befehlszeile:

Erster bruch-punkt/<Zweiter bruch-punkt>: (Wählen Sie einen Punkt auf em Objekt.)

Befehls Optionen

Option	Beschreibung
Zu brechendes Objket wählen	Bestimmt das Objekt für das Brechen. Es kann nur ein Objekt gewählt werden. Der gewählte Punkt ist immer der erste Bruchpunkt, es sei denn Sie verwenden die Option Erster bruch-punkt.
Erster bruch-punkt	Bestimmt den Beginn für den Teil des Objektes, der entfernt wird.

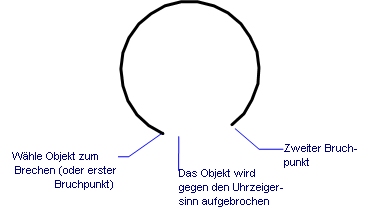

Zweiter bruch-punkt	Bestimmt das Ende für den Teil des Objektes der entfernt wird. Bei Bögen und Kreisen erfolgt der Bruch in Richtung gegen den Uhrzeigersinn.

Ähnliche Befehle

Verbinden - verbindet kolineare Linien und konzentrische Bögen.

PEdit - verbindet Linien und Bögen zu einer einzelnen Polylinie.

Stutzen - stutzt Objekte am Kreuzungspunkt mit anderen Objekten.
