Raster (grid)

Funktioniert mit Bricscad (Windows) Classic und Pro; Bricscad (Linux) Classic

Schaltet die Anzeige des Rasters. Setzt die Eigenschaften des Rasters.

Zugriff auf den Befehl über:

Befehlszeile: raster

Transparent: 'raster

Kurztaste: F7

Alias: nicht definiert

Menü: Einstellungen | Referenz Raster

Werkzeugkasten: Einstellungen |

Statusleiste: RASTER

: raster

Aufforderung in der Befehlszeile:

Raster ist aus: Ein/Aspekt/Rasterwert/<Raster Wert (Fang synchron)>: (Geben Sie eine Option ein.)

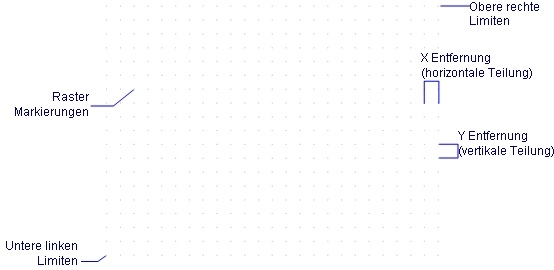

Die Abgrenzung des Rasters wird über den Befehl Limiten gesteuert.

Befehls Optionen

Option	Beschreibung
Ein	Schaltet die Anzeige des Rasters ein. Wenn das Rater eingeschaltet ist ändert sich diese Option auf Aus.
Fang	Setzt den Raster Abstand auf den Fang Abstand. Siehe Befehl Fang.
Aspekt	Ändert den Abstand des Rasters. Sie werden zu folgendem aufgefordert: Horizontaler Wert - bestimmt den x-Abstand zwischen den Rasterpunkten. Vertikaler Wert - bestimmt den y-Abstand zwischen den Rasterpunkten. Um das Raster in den isometrischen Modus zu ändern, verwenden Sie den Befehl Fang.
Rasterwert (Fang synchron)	Setzt den Rasterabstand von x und y auf den gleichen Wert. Geben Sie eine positive Zahn ein.

Status Zeile

Für das Kontextmenü klicken Sie in der Statusleiste auf RASTER:

Kontext-Menü	Beschreibung
Ein	Schaltet die Anzeige des Rasters ein.
Aus	Schaltet die Anzeige des Rasters aus.

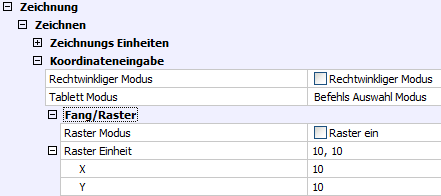

Einstellungen	Öffnet im Dialogfenster Einstellungen den Bereich Fang/Raster.
Raster Modus	Schaltet die Anzeige des Rasters: Ein - schaltet die Anzeige des Rasters ein. Aus - schaltet die Anzeige des Rasters aus.
Raster Einheit	Bestimmt den Abstand zwischen den Rasterpunkten: X - Abstand zwischen den Punkten in x-Richtung. Y - Abstand zwischen den Punkten in y-Richtung. Es gibt kein Raster in z-Richtung.

Ähnliche Befehle

Fang - setzt den Fang Abstand.

Limiten - bestimmt die Abgrenzung der Rasterpunkte.

Einstellungen - setzt die Rasterparameter über ein Dialogfenster.
