Plansatz (sheetset)

Neuen Plan-Satz

Startet den Befehl NeuPlanSatz.

Öffne Plan-Satz

Startet den Befehl PlanSatzÖffn.

Import von XML

Exportiert den Plan-Satz im XML Format.

Zeigt den Dialog Exportiere Plan-Satz als an.

Export zu XML

Zeigt den Dialog Importiere Plan-Sätze an.

• XML Datei: Klicken Sie auf die Schaltfläche Durchsuchen (), und wählen Sie dann eine XML Datei im Dialog Wähle XML Datei aus.

• Plan-Satz speichern als: Wählen Sie, ob die importierten XML-Datei als DST-Datei am gleichen Speicherort und Namen der XML-Datei gespeichert werden soll, oder ob die Datei an einem anderen Standort oder Namen gespeichert werden soll. Wenn Sie die Option "Einen anderen Standort oder Namen" wählen, klicken Sie auf die Schaltfläche Durchsuchen () auf der rechten Seite des Feldes DST Datei, um den Ordner und den Datei-Namen anzugeben.

• OK: Importiert die XML-Datei und speichert sie in einer DST Datei.

Plot

Plottet den/die aktuell ausgewählte(n) Plansatz/Plansätze, Teilsatz/Teilsätze oder Plan/Pläne.
Abhängig von den Teilsatz Einstellungen Publiziere Plan im Teilsatz und den Einstellungen Publizieren des Plans, werden Pläne nicht in die Ausgabe aufgenommen.

Publizieren

Publiziert den/die aktuell ausgewählte(n) Plansatz/Plansätze, Teilsatz/Teilsätze oder Plan/Pläne.

Abhängig von den Teilsatz Einstellungen Publiziere Plan im Teilsatz und den Einstellungen Publizieren des Plans, werden Pläne nicht in die Ausgabe aufgenommen.

eTransmit

Startet den Befehl eTransmit. Der/die aktuell ausgewählte(n) Plansatz/Plansätze, Teilsatz/Teilsätze oder Plan/Pläne ist/sind in der eTransmit Prozedur enthalten.

Plan Auswahl-Sätze

Öffnet den Dialog Plan Auswahl-Sätze:

.

• Wählen Sie einen Auswahlsatz und klicken Sie dann auf die Schaltfläche Aktivieren, um die Auswahl wiederherzustellen.

• Rechtsklick auf eine Auswahl, um ein Kontextmenü anzuzeigen:

Benutzerdefinierte Eigenschaften

Öffnet den Dialog Benutzerdefinierte Eigenschaften, mit dem Sie benutzerdefiniert Plansatz und Plan Eigenschaften hinzufügen können.

Klicken Sie alternativ mit der rechten Maustaste auf den Plansatz-Name oder einen Plan-Namen im Plansatz-Baum, wählen Sie dann im Kontextmenü Benutzerdefinierte Eigenschaften....


• Wählen Sie die Registerkarte Plan Satz, um benutzerdefinierte Plansatz Eigenschaften zu verwalten.

• Wählen Sie die Registerkarte Pläne, um benutzerdefinierte Plan Eigenschaften zu verwalten.

• Klicken Sie auf die Schaltfläche Hinzufügen, um eine benutzerdefinierte Eigenschaft hinzuzufügen
  Der Dialog Benutzerdefinierte Eigenschaft hinzufügen wird angezeigt:



• Wählen Sie eine benutzerdefinierte Eigenschaft, klicken Sie dann auf die Schaltfläche Bearbeiten..., um den Wert einer benutzerdefinierten Eigenschaft zu bearbeiten.
  Der Dialog Benutzerdefiniert Plan Eigenschaften oder Benutzerdefiniert Plan-Satz Eigenschaften wird angezeigt.



• Wählen Sie eine benutzerdefinierte Eigenschaft, klicken Sie dann auf die Schaltfläche Löschen, um die ausgewählte Eigenschaft zu löschen.

Neue(n) Pla(ä)n(e)

Rechtsklick auf den Plansatz Namen, einen Teilsatz oder einen Plan, wählen Sie dann im Kontextmenü Neue(n) Pla(ä)n(e).

Der Dialog Neue Pla(ä)n(e) wird angezeigt:

• Die Option Von Grund auf neu erstellen, neue Zeichnung hinzufügen erzeugt eine neue Zeichnung und fügt ein Layout in die Zeichnung ein. Dieses Layout wird zur aktuellen Planliste oder dem aktuellen Teilsatz hinzugefügt.

  Nummer: Akzeptieren Sie die automatisch erstellte Nummer oder geben Sie eine neue Nummer ein.
  Title: Geben Sie einen Namen in das Feld Titel ein.
  Dateiname: Akzeptieren Sie den automatisch generierten Namen (<Nummer> + <Titel>) oder geben Sie einen neuen Namen ein.
  Ordner Pfad: Akzeptieren Sie den aktuellen Pfad oder drücken Sie die Schaltfläche Durchsuchen (), um einen anderen Pfad festzulegen.
  Vorlage: Akzeptieren Sie die aktuelle Vorlage oder drücken Sie die Schaltfläche Durchsuchen (), um eine andere Vorlage auszuwählen.
  Zeichnung öffnen: Wenn aktiviert, wird die neu erstellte Zeichnung geöffnet, wenn Sie die Schaltfläche OK drücken.

• Die Option Importiere Layouts aus vorhandenen Zeichnungen erzeugt neue Plansätze.
  Der Dialog Neue Pla(ä)n(e) ändert sich:



  Klicken Sie auf die Schaltfläche Zeichnung(en) hinzufügen... und wählen Sie dann die Zeichnungen, deren Layouts Sie in den Dialog Wähle Zeichnungen importieren wollen.
  Die Layouts der gewählten Zeichnung(en) werden aufgelistet:

  Deaktivieren Sie die Layouts, die Sie nicht als Plan importieren wollen.
  Wählen Sie eine Option aus der Liste Plan Titel. Die Optionen sind: Name der Zeichnung, Zeichnung Name - Layout Name oder Layout Name.
  Wählen Sie, ob die Nummer der neuen Pläne automatisch erzeugt werden soll.
  Drücken Sie die Schaltfläche OK, um den/die neuen Pla(ä)n(e) zu erzeugen.

Kontext Menüs

Rechtsklick auf einen Plansatz, um das Plansatz Kontextmenü zu öffnen.

• Plan Satz schließen: Schließt den Plan Satz.

• Export zu XML: Zeigt den Dateidialog Exportiere Plan-Satz als an. Schreibt die Plansatz-Definition in eine XML-Datei.

• Neue(n) Pla(ä)n(e)...: Zeigt den Dialog Neue Pla(ä)n(e) an, welcher erlaubt, neue Pläne in den aktuellen Plansatz aufzunehmen.

• Neuen Teilsatz: Fügt einen neuen Teilsatz in den aktuellen Plansatz ein.

• Auswahlsätze...: Zeigt den Dialog Plan Auswahl-Sätze an.

• Benuterdefiniert Eigenschaften...: Zeigt den Dialog Benutzerdefinierte Eigenschaften an.

• Plot: Druckt alle Pläne im Plansatz.

• Publzieren...: Startet den Befehl Publizieren und lädt alle Pläne im Plansatz und den enthaltenen Teilsätzen.

• eTransmit...: Startet den Befehl eTransmit.

Rechtsklick auf einen Teilsatz, um das Teilsatz Kontextmenü zu öffnen.

• Zuklappen / Erweitern: Reduziert oder erweitert die Teilsätze.

• Neue(n) Pla(ä)n(e)...: Zeigt den Dialog Neue Pla(ä)n(e) an, welcher erlaubt, neue Pläne in den aktuellen Teilsatz aufzunehmen.

• Neuen Teilsatz: Fügt einen neuen Teilsatz in den aktuellen Teilsatz ein.

• Teilsatz umbenennen: Ermöglicht einen neuen Namen für den Teilsatz einzugeben.

• Entferne Teilsatz: Löscht den Teilsatz. Die Löschung ist endgültig, wenn die Änderungen beim Schließen des Plansatzes gespeichert werden.

• Plot: Druckt alle Pläne im Teilsatz.

• Publzieren...: Startet den Befehl Publizieren und lädt alle Pläne im Teilsatz und den enthaltenen Teilsätzen.

• eTransmit...: Startet den Befehl eTransmit.

Rechtsklick auf einen Plan, um das Plan Kontextmenü zu öffnen.

• Öffnen: Öffnet die Zeichnung mit dem Layout des ausgewählten Plans.

• Nur lesen öffnen: Öffnet die Zeichnung mit dem Layout des ausgewählten Plans im schreibgeschützten Modus.

• Neue(n) Pla(ä)n(e)...: Zeigt den Dialog Neue Pla(ä)n(e) an, welcher erlaubt, neue Pläne in den aktuellen Teilsatz oder Untersatz aufzunehmen.

• Entferne Plan: Löscht den Plan. Die Löschung ist endgültig, wenn die Änderungen beim Schließen des Plansatzes gespeichert werden.

• Plot: Druckt den Plan.

• Publzieren...: Startet den Befehl Publizieren und lädt den Plan.

• eTransmit...: Startet den Befehl eTransmit.

Rechtsklick, wenn mehrere Pläne ausgewählt sind öffnet das Plan Kontextmenü.

Drücken und Halten Sie die Strg-Taste, um mehrere Pläne auszuwählen. Es können Pläne aus unterschiedlichen Teilsätzen eines Plansatzes für die Plan-Auswahl gewählt werden.

Wählen Sie Plan Auswahl speichern..., um die aktuelle Plan-Auswahl zu speichern.

Ein Dialog wird angezeigt:

Geben Sie einen Namen für die Plan Auswahl ein und klicken Sie dann auf die Schaltfläche OK.

Mausaktionen

Doppelklick

Erweitert/Reduziert einen Plansatz oder einen Teilsatz.

Öffnet einen Plan.

Definieren von Eigenschaften

Plansatz Eigenschaften, Teilsatz Eigenschaften und Plan Eigenschaften können in Feldern benutzt werden. Siehe auch beim Befehl Schriftfeld nach.

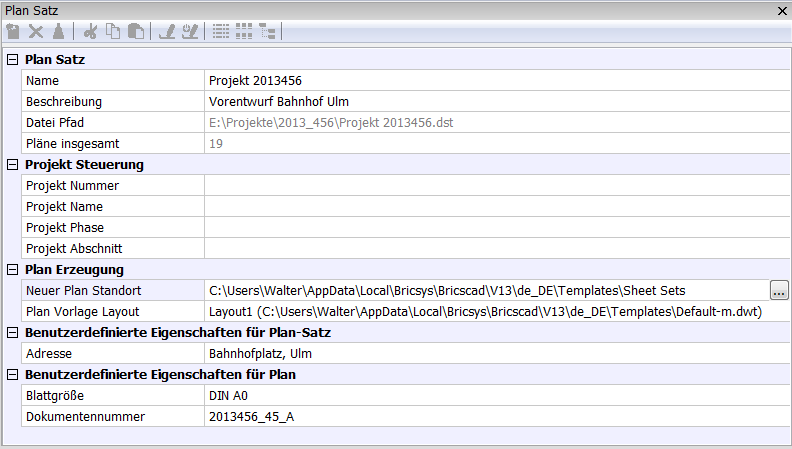

Plansatz Eigenschaften

• Wählen Sie ein Feld, definieren Sie dann die Eigenschaft.

• Neuer Plan Standort: Klicken Sie auf die Schalfläche Durchsuchen () und geben Sie dann einen Ordner an.

• Plan Vorlage Layout: Klicken Sie auf die Schalfläche Durchsuchen () und wählen Sie dann eine Vorlagen Zeichnung und ein Layout.



Teilsatz Eigenschaften

• Name und Beschreibung: Wählen Sie die Felder und geben Sie einen Namen und eine Beschreibung ein.

• Publiziere Pläne im Teilsatz: Wählen Sie eine Option.

• Neuer Plan Standort: Klicken Sie auf die Schalfläche Durchsuchen () und geben Sie dann einen Ordner an.

• Plan Vorlage Layout: Klicken Sie auf die Schalfläche Durchsuchen () und wählen Sie dann eine Vorlagen Zeichnung und ein Layout.

Plan Eigenschaften

• Nummer, Titel, Beschreibung, Revisionsnummer, Revisionsdatum, Ausgabe Zweck und Kategorie: Wählen Sie ein Feld, dann definieren Sie die Eigenschaft.
  Das Feld Titel ist ein Pflichtfeld, die anderen Felder sind optional.

• Layout: Klicken Sie auf die Schaltfläche Durchsuchen (), wählen Sie dann eine andere Zeichnung und/oder Layout.

• Plan Benutzerdefinierte Eigenschaften: Geben Sie die Benutzerdefinierten Eigenschaften für den Plan ein.
