XHardware (xhardware)

Funktioniert mit BricsCAD (Windows) Platinum

Erstellt ein Normteil als X-Solid.

Zugriff auf den Befehl über

Befehlszeile: xhardware

Menü: Modell | X-Solids (Verlaufs basierend) | Systembauteile | Alle Systembauteile...

Werkzeugkasten: X-Solids |

: xhardware

Ein Dialog wird angezeigt:

Befehls Optionen

Option	Beschreibung
Standard	Zeigt eine Liste an Standard-Spezifikationen an. Klicken Sie auf die Liste und wählen Sie dann einen Standard. Die Wahl eines Standards begrenzt die Anzahl der Optionen in den nächsten Listen.
Kategorie	Klicken Sie auf die Liste, wählen Sie dann eine Kategorie. Die Anzahl der verfügbaren Kategorien hängt vom gewählten Standard ab.
Typ	Klicken Sie auf die Liste, wählen Sie dann einen Typ. Die Anzahl der verfügbaren Typen hängt vom gewählten Standard und der gewählten Kategorie ab.

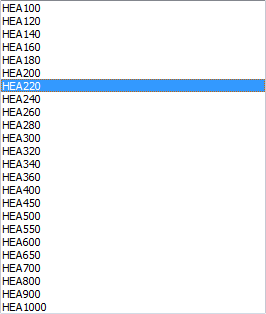

Größe	Klicken Sie auf die Liste, wählen Sie dann eine Größe für den ausgewählten Systembauteil-Typ aus. Es sind nur Größen für den ausgewählten Typ in der Liste verfügbar.
Länge	Führen Sie einen der folgenden Schritte aus: Geben Sie die Länge in das Feld Länge ein. Wählen Sie eine Länge aus der Liste. Klicken Sie auf die Schaltfläche Wähle Punkte (), um die Länge in der Zeichnung durch Eingabe von zwei Punkten zu definieren.

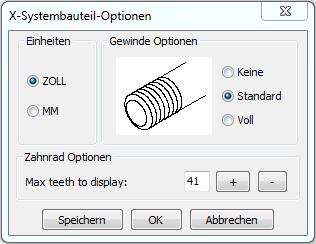

Optionen	Ein Dialog wird angezeigt: Geben Sie Ihre Einstellungen ein und klicken Sie dann auf die Schaltfläche OK.
OK	Klicken Sie auf die Schaltfläche OK, um das Normteil-Teil zu erstellen und fügen Sie es dann in die Zeichnung ein. Der Dialog X-Systembauteile wird geschlossen. Sie werden aufgefordert: Insert point: Geben Sie einen Punkt in der Zeichnung an. Insert point: Geben Sie einen Punkt in der Zeichnung ein, oder drücken Sie die Eingabetaste, um den Befehl abzuschließen.

Ähnliche Befehle

BmHardware - fügt ein Normteil-Solid als mechanische Komponente in die aktuelle Zeichnung ein

BmXConvert - konvertiert X-Systembauteile in der aktuellen Zeichnung in mechanische Komponenten.
