Import (Import)

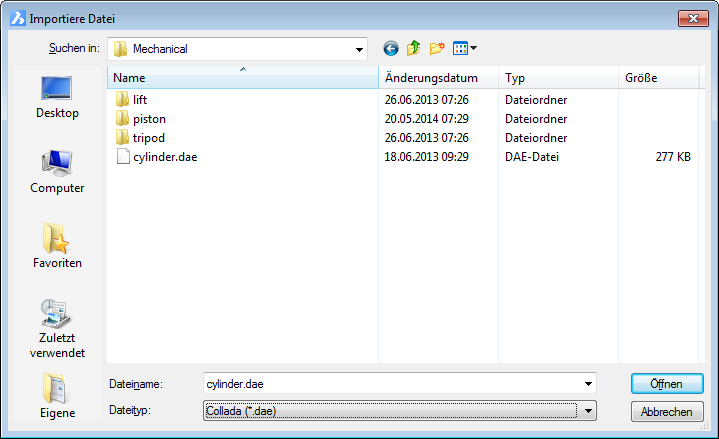

Option

Beschreibung

Dateiname

Bestimmt den Namen der Datei.

Dateityp

Bestimmt den Dateityp:

• DWG - Zeichnungsdateien.

• DXF - Zeichnungs-Austausch-Datei.

• DWT - Vorlagedatei.

• DAE - Collada Dateien.

Öffnen

Fügt die Geometrie in die aktuelle Zeichnung ein.

Format

Erweiterung

Beschreibung

Standard für den Austausch von Produktdaten

STE, STP, STEP

STEP (Standard for the Exchange of Product Data) ist ein ISO-Standard-Austauschformat für die Darstellung von dreidimensionalen Daten in einem Format, das von mehreren Programmen erkannt werden kann.

Initial Graphics Exchange Spezifikation

IGS, IGES

Ein Dateiformat, das ein herstellerneutrales Datenformat definiert, das den digitalen Informationsaustausch zwischen Computer Aided Design (CAD)-Systemen ermöglicht.

 Inventor

IAM, IPT

Autodesk Inventor, entwickelt von der US-amerikanischen Softwarefirma Autodesk, ist eine 3D mechanische CAD-Design-Software für die Erstellung von digitalen 3D-Prototypen, die in Zeichnungen benutzt werden und zur Visualisierung und Simulation von Produkten verwendet wird.

Inventor verwendet bestimmte Dateiformate für Teile (IPT) und Baugruppen (IAM).

CATIA V4

model

CATIA (Computer Aided Three-dimensional Interactive Application) ist eine Multi-Plattform CAD/CAM/CAE kommerzielle Software-Suite, entwickelt von der französischen Firma Dassault Systèmes.

CATIA V5

CATPart, CATProduct

PARASOLID

XMT_TXT, XMT_BIN

X_T, X_B

Parasolid ist ein geometrischer Modellierungs Kernel, ursprünglich von ShapeData, das jetzt von Siemens PLM Software (ehemals UGS Corp) entwickelt wird, das von anderen Unternehmen für den Einsatz in ihren 3D-Computergrafik-Software-Produkte lizenziert wird.

Solid Edge

PAR, PSM

Solid Edge ist eine 3D CAD parametrische Feature Solid Modeling-Software, die Solid Modeling, Baugruppen Modellierungs- und Zeichnungs-Funktionalität bietet.

NX

PRT

PRT ist ein Teil oder Model Format, das von PTC Pro/Engineer verwendet wird. PTC Pro/Engineer ist ein CAD-Programm, das Bauteile erzeugt und Baugruppen bearbeitet.

Creo Elements
Pro Engineer

ASM, PRT

Parametrische, integrierte 3D CAD/CAM/CAE-Lösung von Parametric Technology Corporation (PTC).

Solidworks

SLDASM, SLDPRT

SolidWorks ist ein 3D mechanisches CAD-Programm, das auf Microsoft Windows läuft und von Dassault Systèmes entwickelt wird.

SLDPRT: Bauteildatei, SLDASM: Baugruppendatei

VDA- FS

VDA

VDA-FS ist ein CAD-Datenaustauschformat für die Übertragung von Oberflächenmodellen von einem CAD-System zu einem anderen. Sein Name ist eine Abkürzung für "Verband der Automobilindustrie - Flächenschnittstelle", die der "Verband der Automobilindustrie - Flächenschnittstelle" übersetzt. Standards wurde von der deutschen Organisation VDA definiert.
