MFührungsStil (mleaderstyle)

Neu

Erstellt einen neuen Mehrfachführungs Stil.

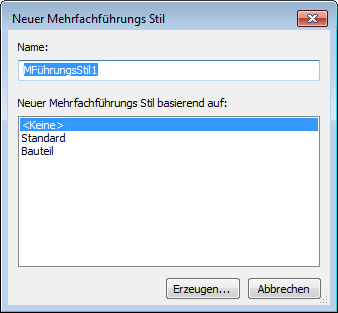

Ein Dialog wird angezeigt:

1. Geben Sie den Namen in das Feld Name ein.

2. (Optional) Wählen Sie einen vorhandenen Stil, um den neuen Stil als Kopie des vorhandenen Stils zu erstellen.

3. Klicken Sie auf die Schaltfläche Erzeugen....

Löschen

Löscht den ausgewählten MFührungs Stil.

Der Standard Stil oder einen Stil, der in der Zeichnung verwendet wird, kann nicht gelöscht werden.

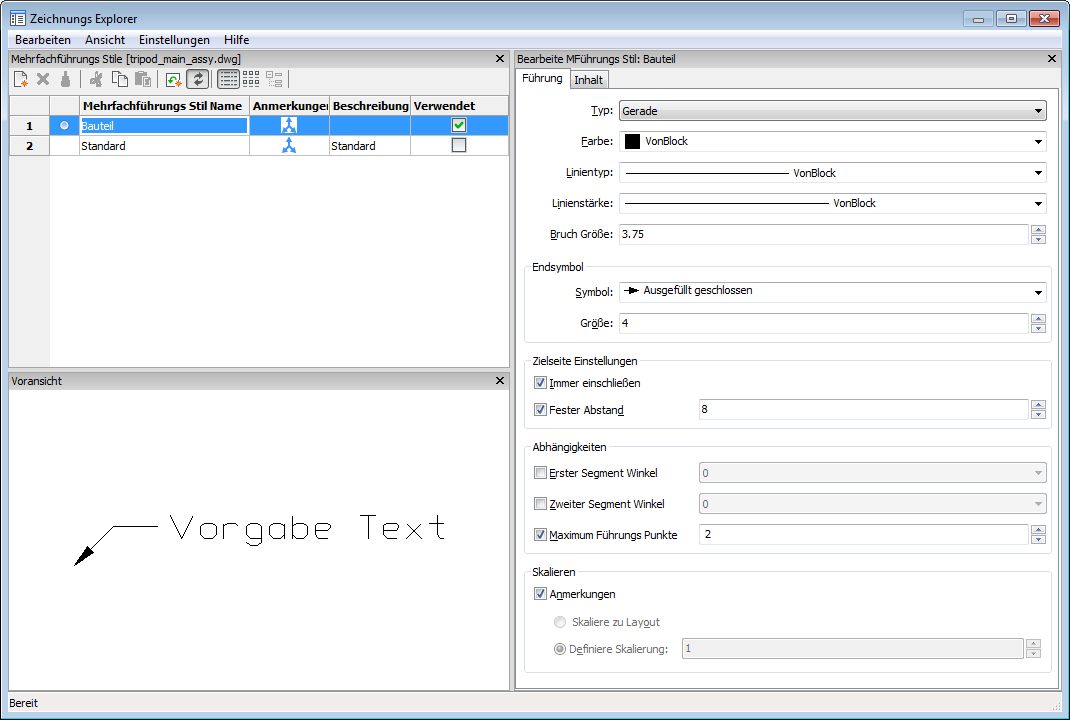

Führungs Eigenschaften

Typ

Der Führungs Typ kann entweder Gerade, Spline oder Keiner sein.

Farbe

Stellt die Farbe der Führung und des Endsymbols ein.

Linientyp

Stellt den Linientyp der Führung ein.

Linienstärke

Stellt die Linienstärke der Führung ein.

Bruch Größe

Stellt die Bruch Größe ein, die beim Befehl DIMBREAK verwendet wird, wenn die Mehrfachführung ausgewählt ist.
(Noch nicht implementiert)

Endsymbol

Bestimmt die Darstellung des Endsymbols der Führung:

• Symbol: Wählen Sie über die Listen Schaltfläche ein Endsymbol aus.

• Größe: Geben Sie einen Wert ein, um die Größe des Endsymbols in Zeichnungseinheiten anzugeben.

Zielseiten Einstellungen

Steuert die Erstellung und die Größe der Führungs Zielseite:

• Immer einschließen: Wählen Sie die Option zum Erstellen eines horizontalen Sielseiten Segments.

• Größe: Definiert die Zielseiten Länge.

Abhängigkeiten

Definiert die Abhängigkeiten des MFührungs Objektes:

• Erster Segment Winkel: Schränkt das erste Führungs Segment ein.
  Der Winkel des ersten Führungs Segments wird auf diesen Wert oder ein Vielfaches davon beschränkt.

• Zweiter Segment Winkel: Schränkt das zweite Führungs Segment ein.
  Der Winkel des zweiten Führungs Segments wird auf diesen Wert oder ein Vielfaches davon beschränkt.

• Maximum Führungs Punkte: Definiert die maximale Anzahl an Führungslinien Eckpunkten.

Skalieren

Steuert die Skalierung des Mehrfachführungs Objektes:

• Anmerkung: Legt die Anmerkungs Eigenschaft der MFührung fest.

• Skaliere zu Layout: Definiert den Skalierungsfaktor im Bezug auf die Skalierung im Model- und Papier-Bereich Ansichtsfenster.

• Definiere Skalierung: Stellt die Mehrfachführungs Skalierung ein.

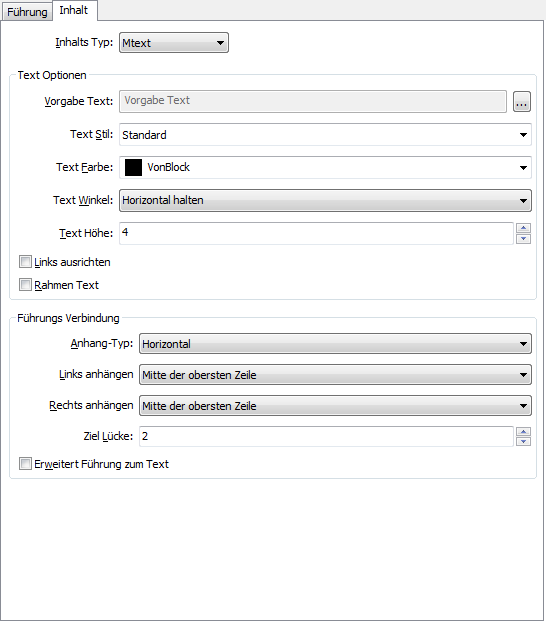

Inhalt

Inhalts Typ

Mtext

Text Optionen

Legt das Aussehen des Mtext fest:

• Vorgabe Text: Definiert den Vorgabe Text.
  Klicken Sie auf die Schaltfläche , um den MText-Editor zu starten, und geben Sie den Vorgabe Text ein.

• Text Stil: Klicken Sie auf das Feld, um einen Text Stil zu wählen.

• Text Farbe: Wählen Sie eine Farbe.

• Text Winkel: Legt den Drehwinkel des Mtext fest.

• Text Höhe: Legt die Texthöhe fest.

• Links ausrichten: Mtext wird immer linksbündig ausgerichtet.

• Rahmen Text: Fügt einen Rahmen um den Mtext ein.

Führungs Verbindung

Definiert, wie die Führung und der Mtext verbunden werden.

• Anhang Typ: Wählen Sie entweder horizontal oder vertikal.

• Horizontal:

• Links anhängen: Definiert den Anhang an die Zielseiten, wenn der MText rechts der Führung ist.
  Wählen Sie eine Option in der Liste.

• Rechts anhängen: Definiert den Anhang an die Zielseiten, wenn der MText links der Führung ist.
  Wählen Sie eine Option in der Liste.

• Vertikal:

• Oben anhängen: Definiert den Anhang der Führung, wenn der Mtext unter der Führung ist.

• Unten anhängen: Definiert den Anhang der Führung, wenn der Mtext über der Führung ist.

• Ziel Lücke: Definiert den Abstand zwischen der Ziellinie und dem MText oder den Abstand zwischen dem MText und dem Textrahmen.

• Erweitert Führung zum Text: Wenn aktiviert, wird die Ziellinie bis zum Ende der Kante der Textzeile, an der die Führung angehängt ist, erweitert, also nicht zum Rand des mehrzeiligen Text Rahmens. Die Länge des mehrzeiligen Text Rahmens wird durch die Länge der längsten Textzeile definiert, nicht nach der Länge der Begrenzungsrahmen.
  Erweiterte Führung gilt nur für horizontale Führungs Verbindungen.

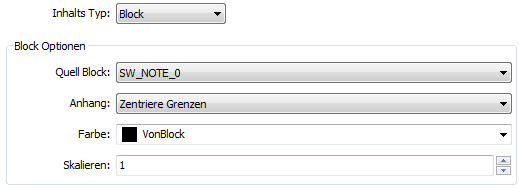

Block

Quell Block:

Definiert den Block, der verwendet wird.

Anhang:

Legt die Verbindung des Blocks zur Führung fest.

Folgende Optionen stehen zur Verfügung:

• Zentriere Grenzen

• Einfüge Punkt

Farbe:

Definiert die Farbe des Blocks, wenn die Objekt Farbe der Objekte im Block auf VonBlock gesetzt sind.

Skalieren:

Legt die Skalierung des Quell-Blocks fest.
