Ellipse 【楕円】

Bricscad (Windows) Classic、Pro、Bricscad (Linux) Classic で動作します

楕円と楕円弧を作成します。

コマンドへのアクセス

コマンド入力： ellipse

エイリアス： el

メニューバー : 作面｜楕円

ツールバー: 2D作図 |

2D作図

: ellipse

コマンドプロンプト：

円弧(A)/中心(C)/<軸の1点目>: （点を選択、または、オプションを入力します。）

軸の2点目: （2つ目の点を選択します。）

回転(R)/<他の軸>: （3つ目の点を選択、または、Rを入力します。）

コマンドオプション

オプション	説明
軸の1点目	軸の1点目の終点を指定します。楕円は2軸、または1軸の長さと回転角によって定義されます。
軸の2点目	軸の2点目を指定します。
他軸	1軸目の中心から測定された2軸目の終点を指定します。 2本の軸で、長い方を"長軸"と呼びます；短い方を"短軸"と呼びます。

円弧	楕円弧を作成します；プロンプト：中心(C) - 楕円弧の中心点を指定します。軸の端 - 楕円弧の最初の軸の終点を指定します。
パラメータ	楕円弧の作画パラメータの数式パラメータを指定します： p(b) = c + a * cos(u) = b * sin(u) どこで: a = 長軸。 b = 短軸。 c = 楕円の中心。 u = 円に沿う点。 Cos と Sinはcosine and sine の三角関数です。
終了角度	開始角度を指定して、円の始点を作成します。角度は、x軸から反時計回りに測定されます。
終了角度	終了角度を指定して、円の終点を作成します。
内角	内角を指定して、始点から測定します。

中心(C)	中心の点から始まる楕円を作画します；プロンプト：楕円の中心 - 点を選択、または、x,y座標を入力します。
軸の端点	軸の端点を指定して、中心の点から測定します。
他軸	他の軸の端点を指定、また、中心の点から測定します。

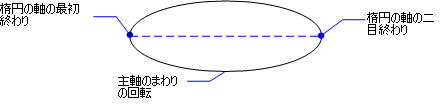

回転	楕円の角度を指定します；プロンプト；長軸の回転角度 - 点を選択、または、0～89.9度の間の角度を入力します。角度0は、円を作画します。;89.9は、非常に細い楕円を作画します。

グリップ編集

グリップ選択して、楕円を直接編集することができます：

楕円を選択すると、グリップが5つ表示されます。
グリップを選択して、以下のような編集が行えます。
- 四半円点グリップを選択して、ストレッチするように楕円をドラッグします（直径が増減します）。
- 中心点グリップを選択して、ドラッグします。楕円が移動します。
