PDFエクスポート

コマンド: EXPORT

図面をPDFファイルに保存することができます。任意の画層が含まれます。

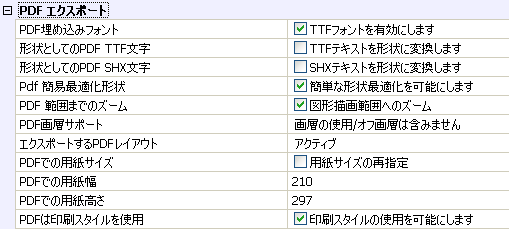

PDFエクスポート設定

ファイルメニューの PDFエクスポートオプション...を選択して、設定ダイアログのPDF エクスポート設定を表示します。

Pdf 埋め込みフォントs: TrueTypeフォントがエクスポートしたPDFに埋め込むことをコントロールします。
形状としてのPDF TTF文字:選択したTTF文字を分解した図形にします。
形状としてのPDF SHX文字:選択したSHX文字を分解した図形にします。
Pdf 簡易最適化形状: カンタンな形状最適化を可能にします。:例. ポリライン(ベジェ曲線制御点使用)を別々のセグメントにします。
PDF 範囲までのズーム: モデル空間をエクスポートする場合、カレントのモデル空間をズームインして最初に図面範囲をズームしてください。
PDF画層サポート: 画層をPDFエクスポートに含むかどうかをコントロールします。
オプションは以下の通りです。: 図形のある画層だけをエクスポートし、全ての画層のエクスポートではありません。
エクスポートするPDFレイアウト: エクスポートするレイアウトをコントロールします。.
オプション:
アクティブ: モデル空間もしくはアクティブレイアウトをエクスポートします。
すべて: すべてのレイアウト、モデル空間を含めてエクスポートします。
PDFでの用紙サイズ: オンの場合、用紙サイズの定義はBricscadの印刷設定より優先されます。用紙の幅、高さの定義は、PDFでの用紙幅と PDFでの用紙高さ設定が使用されます。
PDｆでの用紙幅: PDFの用紙の幅 (in mm) , PDF用紙サイズ定義がオンの場合
PDFでの用紙高さ: PDFの用紙の高さ(in mm) PDF用紙サイズ定義がオンの場合
PDFは印刷スタイルを使用:オンの場合、PDFにエクスポートする色と線の太さは印刷スタイルのレイアウトでkロンとロールします。

図面をPDFにエクスポート

(オプション) PDFエクスポートの設定を調整します。
ファイルメニューのエクスポート...を選択します。
図面エクスポートダイアログが開きます。
ファイルの種類:リストからAdobe PDF (*.pdf)を選択します。
PDFファイルを保存するフォルダを選択します。
(オプション) Type a name in the ファイル名フィールドにファイル名を入力します。デフォルトのPDFファイル名は<DRAWING_NAME>.pdfになります。
保存ボタンをクリックしてPDFファイルを作成します。
