3dFace 【3D面】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

4つの面を3D空間に作画します。

コマンドへのアクセス

コマンド入力 : 3dface

エイリアス : 3f, face

メニューバー: モデル | メッシュ | 3D フェース

ツールバー: メッシュ | 3D 形状 |

: 3dface

コマンドプロンプト:

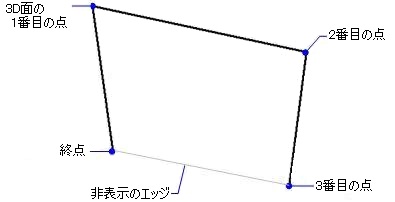

非表示のエッジ/<3D面の1番目の点>: (点を選択、または、I を入力します。)

非表示のエッジ/<2番目の点>: (点を選択、または、Iを入力します。)

非表示のエッジ/<3番目の点>: (点を選択、または、I を入力します。)

非表示のエッジ/<最後の点>: (点を選択、または、I を入力します.)

非表示のエッジ/<3番目の点>: (Enterを押します。）

このコマンドは面が隣接して作図できるようにプロンプトに'非表示のエッジ/<3D面の1番目の点>'を繰り返します。

コマンドオプション

オプション	説明
3D面の一番目の点	表面の最初のコーナーの位置を指定します。点を選択するか x,y,z座標を入力します。
2点目	表面の2番目コーナー位置を指定します。点を選択するか x,y,z座標を入力します。
3番目の点	表面の3番目コーナー位置を指定します。点を選択するか x,y,z座標を入力します。
最後の点	表面の4番目コーナー位置を指定します。点を選択するか x,y,z座標を入力します。
非表示のエッジ	次の非表示のエッジを使用します；プロンプト: 3番目の点 - 次の頂点のための点を指定します。

グリップ編集

3D面はグリップを選択して直接編集することができます:
