3dMesh 【3Dメッシュ】　

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

3Dメッシュを作画します。

コマンドへのアクセス

コマンド入力 : 3dmesh

エイリアス : mesh

メニューバー: モデル | メッシュ | メッシュ

ツールバー: メッシュ | 3D 形状 |

: 3dmesh

コマンドプロンプト:

M方向の頂点数 (2から256): (2～256 の整数を入力します。)

N方向の頂点数 (2 から 256): (2～256 の整数を入力します。)

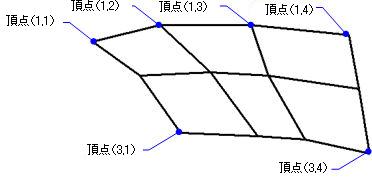

頂点の位置 (0.0): (点を選択、または、 x,y,z 座標を入力します。)

...

頂点(3, 4): (他の点を選択、または、x,y,z座標を入力します )

コマンドオプション

オプション	説明
M方向の頂点数	M方向(主軸の方向)に沿った頂点の数を指定します。 2から256までの数値を入力します。 1つ面は2x2頂点から作成されます。
N方向の頂点数	N方向(2番目の方向)に沿った頂点の数を指定します。 2から256までの数値を入力します。
頂点の位置(n, n)	頂点の位置を指定します。点を選択するか x,y,z座標を入力します。

グリップ編集

3Dメッシュはグリップを選択して、直接編集することができます。
