Area 【領域】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

2D図形の面積と周囲長を計測します。

コマンドへのアクセス

コマンド入力 : area

エイリアス : aa

メニューバー : ツール | 問い合わせ | 領域

ツールバー : 問い合わせ |

: area

コマンドプロンプト:

図形(E)/追加(A)/削除(S)/<1点目>: (点を選択、または、オプションを入力します。)

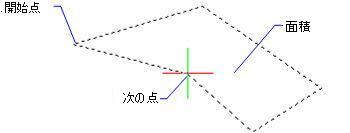

点を取ると、BricsCADは破線のポリゴンでエリアをプレビューします。

領域を正確に選択するためには、図形スナップモードを使用します。

点を取りEnterを押すと、BricsCADは以下のように面積と周辺を報告します。

面積 = 6.1836, 周辺= 11.2968

このコマンドでは、ソリッド(2D)、塗り潰し線、放射線、構築線、またはハッチなどは対象外です。ハッチの領域計測には、Properties コマンドを使用します。

コマンドオプション

オプション	説明
図形(E)	選択図形の領域、または、周囲長を表示します。選択図形によっては、表示する情報が異なります: 線分、スケッチでは長さを表示します。円弧、楕円弧では長さを表示します。円、楕円では面積と周長を表示します。閉じたポリライン、スプラインでは領域と周囲長を表示します。繋がったポリラインとスプラインでは面積と周囲長を表示します。閉じた多角形スプラインでは面積と周囲長を表示します。 3D図形は領域サーフェスを表示します。
追加(A)	2つ以上の図形や領域を選択します。コマンドバー表示は以下のように変わります: 追加: 図形(E)/削除(S)/<最初の点> - 点を選択します。オプションを入力します。Enterキーを押すと追加オプションが終了します。
削除(S)	選択した図形、範囲から、領域・周長を除外します。コマンドバー表示は以下のように変わります: 削除: 図形(E)/追加(A)/<1番目の点> - 点を選択、または、オプションを入力します。Enterキーを押すと除外オプションが終了します。
1点目	測定領域の最初の点を指定します。コマンドバー表示は以下のように変わります: <次の点> - 次の点を選択、または、Enterキーを押します。
