Dist 【距離】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

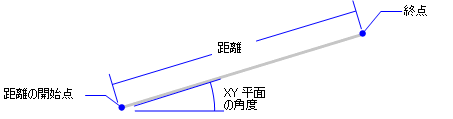

2点間の角度、距離を表示します。

コマンドへのアクセス

コマンド入力 :  dist

割り込みコマンド :  'dist

エイリアス :  di

メニューバー : ツール | 問い合わせ | 距離

ツールバー :  問い合わせ |

: dist

コマンドプロンプト:

距離を計測する始点: (点を選択、または、座標を入力します。)

終点: (他の点を選択、または、座標を入力します。)

実行例:

長さ＝4.3167、 XY平面からの角度＝220、  XY平面からの角度＝0

dX = -3.3302,  dY = -2.7466,  dZ = 0.0000

コマンドオプション

関連コマンド

Area - 面積および周長など図形のパラメーターを計測します。

Id - 選択した点の X,Y,Z 座標を表示します。

List - 図形範囲など図形のプロパティをコマンドバーに表示します。r.

MassProp - 容積などソリッドモデルのプロパティを詳細に報告します。　　

Properties - 領域など図形のパラメータをパレットに一覧表示します。
