Break 【部分削除】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

図形の一部を切断および削除します。

コマンドへのアクセス

コマンド入力 : break

エイリアス : br

メニューバー : 修正 | 部分削除

ツールバー : 修正 |

: break

コマンドプロンプト:

分割する図形を指示: (図形を選択します。)

最初の部分削除点(F)/<2番目の点>: (図形上で点を指示します。)

コマンドオプション

オプション	説明
分割する図形を指示	分割する図形を指示します；複数選択はできません。 1番目の分割点（F）オプションを使用しない場合、図形の選択点が最初の分割点となります。
最初の部分削除点(F)	図形を分割始点を指定します。

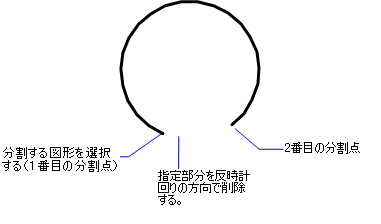

2番目の点	図形の分割終点を指定します。円弧と円の分割は反時計回りの方向になります。

手順
