Trim 【トリム】

Shiftキー

トリムの変わりに選択した図形を拡大します。TrimまたはExtend【延長】コマンドを実行する時、Shiftキーを押すとトリムと拡大を変更することができます。

トリムのカット図形を選択

図形をカットする境界として、1つまたは、複数の図形を選択します。（テキストを含む）

これらの図形はトリムする図形とどこで公差しているかで定義します。

何れの選択方法を使用して、1つまたは、複数の図形を選択します。

ENTER ですべての図形を選択

図面内でフリーズ画層以外のすべての図形を選択します。

全てを選択するには、Enterキーを押します。

境界に定義した図形は、トリムすることも可能です。

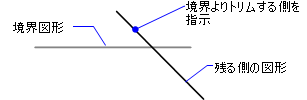

トリム図形を選択

トリムする図形を選択します。

単一の図形を選びます（1つの図形だけ1度にトリムすることが出来ます）

境界図形より、図形の選択点側の部分をトリミングします。

エッジ(E)

エッジモードに切り替えます；プロンプト:

延長する(E)/延長しない(N) - E・Nを入力します。

• 延長する(E) - 物理的に境界図形と交差しない図形をトリムします。

• 延長しない(N) - 交差する図形だけをトリムします。

投影(P)オプションを参照します。

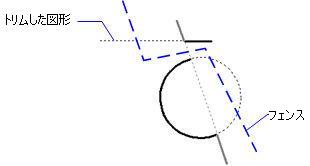

フェンス(F)

インタラクティブに図形をトリムします。； プロンプト:

最初のフェンス点 - フェンスの始点を指定します。

次のフェンス点 - 次の点を指定するか、Enterキーを押して終了しますます。

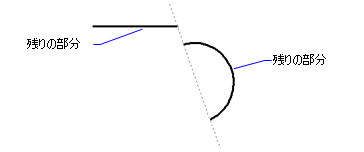

図面のフェンス点を取る時、BricsCADはフェンス化で直ちに図形をトリムします。

他の図形間にそれぞれの図形の部分をトリムします。

すべてと共にこのオプションを使用します(トリムするようにすべての図形を選択します)。

クロス(C)

インタラクティブに図形をトリムします。； プロンプト:

最初のコーナー - s最初のコーナーを指定します。

もう一方のコーナー - 2つ目のコーナーを指定します。

選択した図形を削除するようにメッセージが表示されます。

投影(P)

交差点がどのように計画されるか定義します: プロンプト:

なし(N)/UCS(U)/ビュー(V) - オプションを入力します。

このオプションはエッジオプションの操作に影響します。

無し(N)

交差点は、計画されません。

交差する図形だけ、トリムされます。

UCS(U)

交差点は、現在のUCSのx,y面に計画されます。

交差するように見える図形は、トリムされます。

ビュー(V)

交差点は、現在のビューポートに沿ってトリムします。

交差するように見える図形は、トリムされます。

削除(R)

選択図形を削除; プロンプト:

選択した図形を削除します。 - 図形を選択

Undo 【元に戻す】

最後にトリムする操作を取消します。

以前にトリムした操作を取り消すことにより、このオプションをを繰り返します。
