Ellipse 【楕円】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

楕円と楕円弧を作画します。

コマンドへのアクセス

コマンド入力 : ellipse

エイリアス : el

メニューバー: 図面 | 楕円、図面 | 楕円弧

ツールバー: 作画w | または作画 |

: ellipse

コマンドプロンプト:

円弧(A)/中心(C)/<楕円の軸の1点目>: （点を選択、または、オプションを入力します。）

軸の2点目: （2つ目の点を選択します。）

回転(R)/<他の軸の距離>: （3つ目の点を選択、または、Rを入力します。）

作画 | 楕円メニューですべての様々な楕円を作画することができます:

楕円ツールバー:

作画 | 楕円弧メニューですべての様々な楕円を作画することができます:

楕円弧ツールバー:

コマンドオプション

オプション	説明
軸の1点目	軸の1点目の終点を指定します。楕円は2軸、または1軸の長さと回転角によって定義されます。
軸の2点目	軸の2点目を指定します。
他軸	1軸目の中心から測定された2軸目の終点を指定します。 2本の軸で、長い方を"長軸"と呼びます；短い方を"短軸"と呼びます。

円弧	楕円弧を作成します；プロンプト: Center - 楕円弧の中心点を指定します。軸の端 - 楕円弧の最初の軸の終点を指定します。
パラメータ	楕円弧の作画パラメータの数式パラメータを指定します: p(b) = c + a * cos(u) = b * sin(u) どこで: a = 長軸。 b = 短軸。 c = c楕円の中心点 u = 円弧に沿った点。 Cos と Sinはcosine and sine の三角関数です。

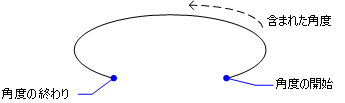

終了角度	開始角度を指定して、円の始点を作成します。角度は、x軸から反時計回りに測定されます。
終了角度	終了角度を指定して、円の終点を作成します。
内角	内角を指定して、始点から測定します。

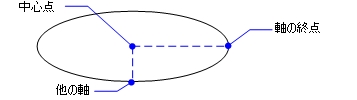

中心(C)	中心の点から始まる楕円を作画します；プロンプト: 楕円の中心 - 点を取る、もしくはx y座標を入力します。
軸の端点	軸の端点を指定して、中心の点から測定します。
他軸	他の軸の端点を指定、また、中心の点から測定します。

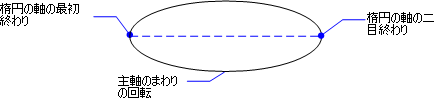

回転	楕円の角度を指定します；プロンプト；長軸を中心に回転させます。 - 点を取る、もしくは0から89.9度の間で角度を入力します。角度0は、円を作画します。;89.9は、非常に細い楕円を作画します。

手順

Polyline Ellipse (PELLIPSE) 変数を設定する

グリップ編集

グリップ選択して、楕円を直接編集することができます:

楕円を選択すると、グリップが5つ表示されます。
グリップを選択して、以下のような編集が行えます。
- 四半円点グリップを選択して、ストレッチするように楕円をドラッグします（直径が増減します）。
- 中心点グリップを選択して、ドラッグします。楕円が移動します。
