平行

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

平行スナップのオン／オフを切り替えます;多角形セグメント、構築線またはその他の図形の平行線をもうひとつ作画します。

コマンドへのアクセス

コマンドバー:  parallel

割り込みコマンド :  parallel

ツールバー: 図形スナップ |

: parallel

コマンドバーにメッセージは表示されません。

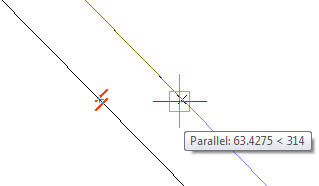

線、多角形セグメント、構築線または放射線を作画するとき、平行を作図する図形の上にカーソルを乗せてください: クロスカーソルが図形に認識されるまで、図形に平行スナップマークが表示されるまで待ちます;トラッキング線は、作図する図形が選択した図形と平行である時表示します。.

コマンドオプション

関連コマンド

OSnap - 設定ダイアログボックスで図形スナップモードを切り替えます。

-OSnap - コマンドバーで図形スナップモードを切り替えます。

Aperture - 図形スナップの検出範囲のサイズを指定します。

2dIntersection - 仮想交点スナップモードのオン／オフを切り替えます。

3dIntersection - 交点スナップモードのオン／オフを切り替えます。

Apparent - 仮想交点スナップモードのオン／オフを切り替えます。

Center - 中心スナップモードのオン／オフを切り替えます。

Endpoint - 端点スナップモードのオン／オフを切り替えます。

Extension - 延長交点スナップモードのオン／オフを切り替えます。

From - 参照点を指定し、参照点から相対位置を入力します。

Insertion - 挿入基点モードを切り替えます。

Intersection - 交点スナップモードのオン／オフを切り替えます。

Midpoint - 中点スナップモードを切り替えます。

Mtp - 2点間の中点の指定を可能にします。

Nearest - 近接点スナップモードのオン／オフを切り替えます。

Node - 点スナップモードのオン／オフを切り替えます。

None - 全ての図形スナップモードをオフにします。

Perpendicular - 垂線スナップモードのオン／オフを切り替えます。

Quadrant - 四半円点スナップモードのオン／オフを切り替えます。

Quick - クイックスナップモードを切り替えます。

Tangent - 接線スナップモードのオン／オフを切り替えます。
