Polygon【ポリゴン】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

3から1024辺までの正多角形を描きます。

コマンドへのアクセス

コマンド入力 : polygon

エイリアス : pol

メニューバー : 2D作図 | 多角形 |

ツールバー: 作画 | ポリゴン |

: polygon

コマンドプロンプト:

多角形: 連続(M)/線幅(W)/<辺数> <4>: (辺数を指定するかオプションを入力します)

指示: エッジ(E)/<多角形の中心>: (多角形に中心点またはエッジオプションを選択します)

指示: 頂点(V)/<辺の中点>: (点を指示、またはVを入力)

このコマンドは、各辺が同じ長さの正多角形を作画します。

不規則な多角形を描くためにはRectang または PLine コマンドを使用してください。

コマンドオプション

オプション	説明
辺の数	辺の数を指定します;3と1024の間の数を入力してください。
連続(M)	連続して多角形を描くことができます。
線幅(W)	線の幅を指定します。多角形はポリラインで出来ています。
多角形の中心	多角形の中心点を指定します。
辺の中点	1辺の中点を指定します。辺の中点は、多角形のサイズと角度を決定します。

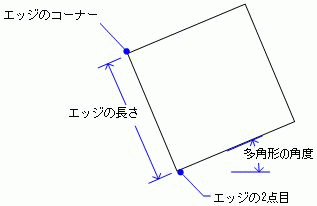

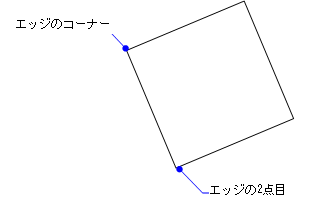

エッジ(E)	1辺の長さをしています。；プロンプトエッジのコーナー -多角形の開始の角を指定します。エッジの2点目 - エッジのコーナーで指定した点からのびる辺の終点を指定します。辺の長さは、多角形のサイズと角度を決定します。

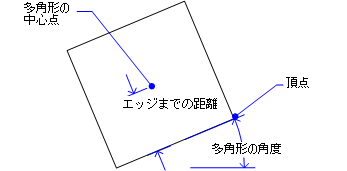

頂点(V)	頂点を選択（多角形の角度）: プロンプト頂点を選択 - 頂点を指定します。頂点の位置は、多角形のサイズと角度を決定します。

手順

グリップ編集

多角形はグリップを利用して直接編集することが出来ます。
