Tolerance 【幾何公差】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

図面に幾何公差シンボルを配置します。

コマンドへのアクセス

コマンド入力 : tolerance

エイリアス : tol

メニューバー : 寸法 | 寸法公差

ツールバー : 寸法 |

: tolerance

ダイアログボックスを表示します:

公差記号を選択し、値を入力し、OKをクリックします。

コマンドプロンプト:

公差位置を選択: (公差記号の挿入点を指定します)

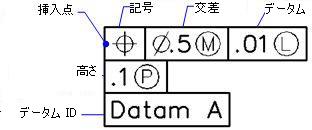

幾何交差シンボル
記号	特徴	タイプ
	Position	Location
	Concentricity or Coaxiality	Location
	Symmetry	Location
	Parallelism	Orientation
	Perpendicularity	Orientation
	Angularity	Orientation
	Cylindricity	Form
	Flatness	Form
	Circularity or Roundness	Form
	Straightness	Form
	Profile of a surface	Profile
	Profile of a line	Profile
	Circular Run-out	Run-out
	Total Run-out	Run-out

具体的な状況
記号	Definition
	最大の具体的な状態（MMC）で、特徴は範囲で述べられる材料の最大量を含みます。
	最も少なく具体的な状態（LMC）で、特徴は範囲で述べられる材料の最小限の量を含みます。
	特徴に関係なく、サイズ（RFS）は特徴が定まった限度の範囲内のどんなサイズでもありえることを示します。

コマンドオプション

オプション	説明
記号	表示されたダイアログボックスから挿入する公差記号を選択します。記号を選択し、OKをクリックします。
公差1 公差2	公差仕様を指定します。直径 - クリックした時、直径記号を切り替えます。値 - 公差値を指定します。マテリアル条件 - クリックした時、ダイアログボックスを表示します:
1次データム 2次データム 3次データム	データムの参照を指定する: 値 - データム値を指定します。マテリアル条件 - クリックし、マテリアル条件ダイアログボックスを表示します。
高さ	公差記号の高さを指定します。
データムID	データアイデンティティー（例えばデータムA）を指定します。
突出公差域	突出公差域記号を切り換えます:

手順

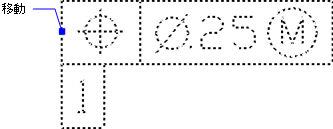

グリップ編集

公差は、グリップで直接編集することができます。
