DimOrdinate 【座標寸法】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

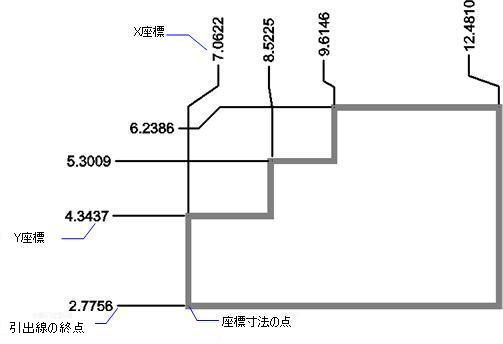

現在のUCSの原点から、指定した x y 座標までの距離。

コマンドへのアクセス

コマンド入力 :  dimordinate

エイリアス :  dor, dimord

メニューバー : 寸法 | 座標

ツールバー :  寸法 |

: dimordinate

コマンドプロンプト:

座標寸法の点を指定: （表示形態指定します。）

寸法値(T)/X座標(X)/Y座標(Y)/角度(A)/<引出線の終点>: （引出線の終点を選択、またはオプションを入力します。）

寸法値＝6.2386

コマンドオプション

手順

座標寸法を作成する

グリップ編集

グリップを選択して、座標寸法を直接編集することができます。

1. 座標寸法を選択します。グリップが表示します。

2. グリップを選択して、以下のような編集が行えます。

3. • グリップを選択し、ドラックしながら終点を移動させます； リーダーとテキストの変更されたスタイルは保持されます。

   • 関連文字を再配置するために、引出線のグリップを選択しドラッグします。

   • 文字のセンターにあるグリップを選択し、ドラックしながら全体の寸法を移動させます。

関連コマンド

DimLinear - 図面内に、水平、垂直、回転の長さ寸法を配置します。

DimAligned - 平行寸法を配置します。

DimBaseline - 共通な基準線から寸法を追加配置します。

DimContinue - 寸法を続けます。

DimDiameter - 直径寸法を配置します。

DimRadius - 半径寸法を配置します。

DimCenter - 中心線を配置します。

DimAngular - 角度寸法を配置します。

DimLeader と Leader - テキスト、ブロック、図形、または交差にリーダ ーを置きます。

Tolerance - 図面で幾何公差を配置します。

Dim - '寸法コマンド:'寸法を配置して、編集します。

Dim1 - '寸法コマンド:'寸法を配置して、編集します。

DimEdit - 寸法文字のテキストと角度を変更します；補助線の角度を変更します。

DimTEdit - 寸法文字の位置を変更します。

DdEdit - 寸法文字を編集します。

Properties - パレットを使用して寸法のプロパティを編集します。

DimStyle - 図面エクスプローラを使用して、寸法スタイルを作成/編集します。

-DimStyle - コマンドバーを使用して寸法スタイルを保存/適用します。

Style - 寸法で使用する文字スタイルを設定します。

DimOverride - 現在の寸法スタイルの値を上書きします。
