コマンド: XEXTRUDE

押し出しでX-ソリッドを作成するには

1. 以下のいずれかを実行します

2. X-ソリッド ツールバーの押し出し ツールボタン () をクリックします。

3. X-ソリッド メニューの押し出し を選択します。

4. コマンドバーで、xextrude をキー入力し、Enterを押します。

コマンドプロンプトに指示が表示されます: 押し出しするプロファイルを選択:

2. 押し出しするプロファイルを選択 します。
   自己で交差していない閉じたポリライン、円、楕円が対象です。
   右マウスクリックするか、Enterを押してプロファイル選択を終了します。

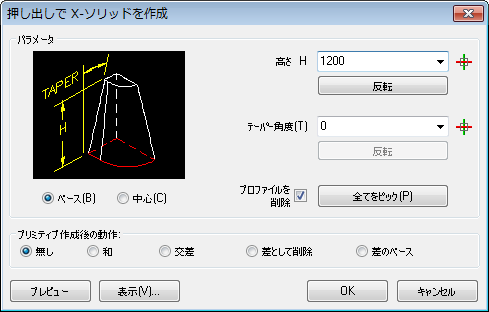

押し出しで X-ソリッドを作成 ダイアログが表示されます:

3. 押し出しの高さを指定するには、以下のどれかを実行します:

4. 高さ フィールドに高さの値を入力します。

5. ドロップダウンリスト内の値を選択します。

6. ピックボタン () をクリックして、図面内で高さを指定します。

7. 全てをピック ボタン をクリックして、図面内で全てのパラメータを指定します。

4. テーパー角度を定義するため、以下の一つを実行します:

5. テーパー角度 フィールドに角度の値を入力します。

6. ピックボタン () をクリックして、図面内で角度を指定します。

(オプション) 反転 ボタンを押すと、テーパー角度が反転します。

5. プロファイルの押し出しを一方向にするのか、両方向にするのかを指定するには、ベース または 中央 を選択します。

6. ベース: プロファイルを正方向に押し出します。


7. 中央: プロファイルを両方向に指定した高さの半分ずつ押し出します。


6. (オプション) プロファイルを削除 オプションにチェックを入れると、押し出し元のプロファイルを削除します。

7. (オプション) ビュー... ボタンをクリックして、ビューを操作します。

8. (オプション) プレビュー ボタンをクリックします。

9. (オプション) X-ソリッドが作成された後、実行するには、プリミティブ作成後 操作を選択します。

10. OK ボタンをクリックして、X-ソリッドを作成します。
