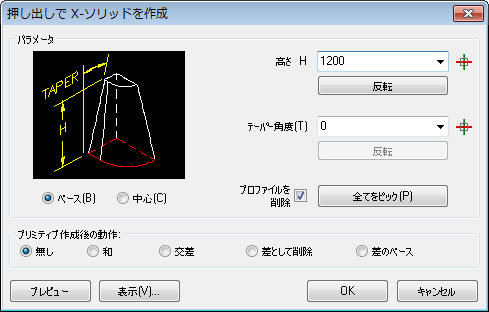

XExtrude【押し出し】

高さ H

押し出し高さを指定します。

• 高さ Hフィールドに高さを入力してください。

• 選択ボタン ()をクリックします。一時的にダイアログボックスが非表示になります。
  コマンドバーにプロンプトが表示されます。:
  右クリック/<高さ>:2点をクリックします。
  または
  右クリックします。
  コマンドバーにプロンプトが表示されます。:
  線分か、円弧か、円か、エッジを選択:
  図面の線、円弧、円のエッジを選択します。

反転

押し出す方向を逆にします。

テーパー角度

押し出しのために累進的な角度を指定します。

• テーパー角度フィールドにテーパー角度を入力してください。

• 選択ボタン ()をクリックします。ダイアログボックスが一時的に閉じます。
  コマンドバーにプロンプトが表示されます。:
  テーパー:2点をクリックします。

反転

テーパー角度を反転します。

ベース(D)

1つの面の押し出しを作成します。

中心(C)

ダブルの面の押し出しを作成します。

プロファイルを削除(R)

チェックした場合、2D図形の押し出しを削除します。

すべてをピック(P)

ダイアログが一時的に閉じます。

コマンドプロンプト:

右クリック/<高さ>:2点をクリックします。
または
右クリックします。
コマンドバーにプロンプトが表示されます。:
線分か、円弧か、円か、エッジを選択:
図面の線、円弧、円のエッジを選択します。

テーパー角度<現在の角度>: 2点をクリックしてください。

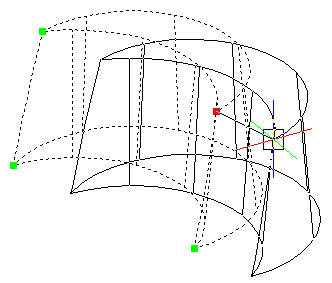

プレビュー

図面の中に立方体のプレビューを点線で表示します。

表示(V)

X - ソリッド押し出しの作成ダイアログを一時的に閉じます。

オプションダイアログボックスが表示します:

OK

X-ソリッドを作成します。

キャンセル

XExtrude コマンドを中止します。

プリミティブ作成後の動作:

新しく作成されたX-ソリッド押し出しの作成を使用して実行するように XUnion, XIntersect またはXSubtract コマンドをだします。コマンドバーに1つまたは1つ以上のソリッドを選択するように促されます。
