コマンド: XREVOLVE

回転で X-ソリッドを作成するには

1. 以下のいずれかを実行します

2. X-ソリッド ツールバーの回転 ツールボタン () をクリックします。

3. X-ソリッド メニューの回転 を選択します。

4. コマンドバーで、xrevolve をキー入力し、Enterを押します。

コマンドプロンプトに指示が表示されます: 回転させるプロファイルを選択:

2. 回転させるプロファイルを選択 します。
   自己で交差していない閉じたポリライン、円、楕円が対象です。
   右マウスクリックするか、Enterを押してプロファイル選択を終了します。

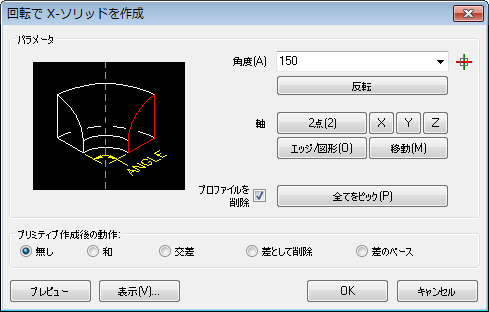

回転で X-ソリッドを作成 ダイアログが表示されます:

3. 回転の角度を指定するには、以下のどれかを実行します:

4. 角度 フィールドに角度の値を入力します。

5. ドロップダウンリスト内の値を選択します。

6. ピックボタン () をクリックして、図面内で角度を指定します。

7. 全てをピック ボタン をクリックして、図面内で全てのパラメータを指定します。

(オプション) 反転 ボタンを押すと、回転角度が反転します。

4. 軸を指定するには、以下のどれかを実行します:

5. 2 点: 2点を指定するよう、コマンドプロンプトに指示が表示されます。

6. X Y Z: 現在の座標システム (UCS) のX-、Y-、Z-軸のどれかで回転させます。

7. エッジ(E) / 図形(O):  コマンドプロンプトに指示が表示されます: 線分、円弧、円、エッジを選択:
   ソリッドの線分かエッジを選択します。
   円弧か円を選択: 軸は、円弧、円の面に垂直に、その円弧、円の中心を通過するものとなります。

8. 移動: 軸の方向はそのままで、異なった通過点を指定します。

6. (オプション) プロファイルを削除 オプションにチェックを入れると、押し出し元のプロファイルを削除します。

7. (オプション) ビュー... ボタンをクリックして、ビューを操作します。

8. (オプション) プレビュー ボタンをクリックします。

9. (オプション) X-ソリッドが作成された後、実行するには、プリミティブ作成後 操作を選択します。

10. OK ボタンをクリックして、X-ソリッドを作成します。
