コマンド: XSWEEP

スウィープを作成するには

1. 以下のいずれかを実行します

2. X-Solidsツールバーのスウィープツールボタン()をクリックします。

3. X-ソリッド メニューのスウィープ を選択します。

4. コマンドバーで、xsweep をキー入力し、Enterを押します。

コマンドプロンプトに指示が表示されます: スウィープするプロファイルを選択:

2. スウィープするプロファイルを選択 します。
   自己で交差していない閉じたポリライン、円、楕円が対象です。
   プロファイルは、スウィープのパスと一定の角度を持った面に配置されていなければなりません。
   右マウスクリックするか、Enterを押してプロファイル選択を終了します。
   コマンドプロンプトに指示が表示されます: パスを選択:

3. スウィープパスを選択します。

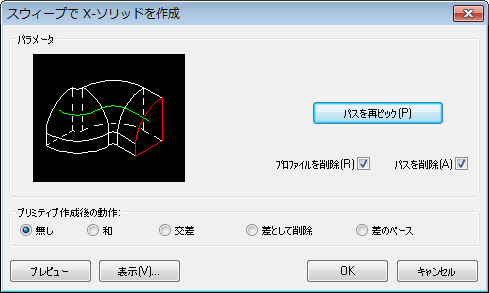

スウィープで X-ソリッドを作成 ダイアログが表示されます:

4. (オプション) パスを再度ピック ボタンをクリックして、異なったスウィープパスを選択します。

6. (オプション) プロファイルを削除 オプションにチェックを入れると、スウィープしたプロファイルを削除します。

7. (オプション) プロファイルを削除 オプションにチェックを入れると、スウィープパスを削除します。

8. (オプション) ビュー... ボタンをクリックして、ビューを操作します。

9. (オプション) プレビュー ボタンをクリックします。

10. (オプション) X-ソリッドが作成された後、実行するには、プリミティブ作成後 操作を選択します。

11. OK ボタンをクリックして、X-ソリッドを作成します。
