BricsCAD (Windows) Platinumで動作します。
X-ソリッドの経路に沿って2D図形を押し出します。
コマンドへのアクセス
コマンド入力: xsweep
メニューバー: モデル | X-ソリッド (ヒストリーベース) | スウィープ
ツールバー: X-ソリッド |
: xsweep
コマンドプロンプト:
プロファイルを選択 スウィープ: 1つまたは複数の閉じた2D図形を選択します。
閉じた多角形、円と楕円は、受け入れられます。
右クリックで図形の選択を中止します。
パスを選択: 開くまたは閉じる線形図形を選択してください。
線、2Dポリライン、3Dポリライン、円、円弧、楕円、楕円弧、スプラインは受け入れられます。

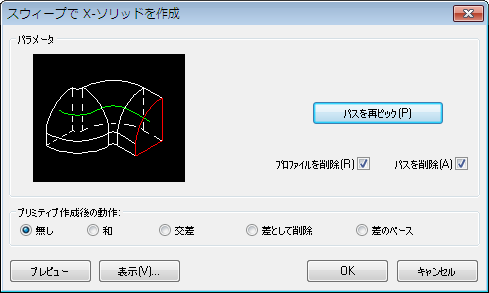

ダイアログボックスを表示します:
コマンドオプション
|
オプション |
説明 |
|
一時的にスウィープでX-ソリッドを作成ダイアログが非表示になります。 |
|
|
パスを削除(A) |
チェックした場合、押し出された2D図形とパス経路を削除します。 |
|
新しく作成されたX-ソリッド球の作成を使用して実行するように XUnion, XIntersect またはXSubtract コマンドをだします。コマンドバーに1つ以上のソリッドを選択するように促されます。 |
|
|
点線で図面の中に配列のプレビューを表示します。 |
|
|
一時的にスウィープでX-ソリッドを作成ダイアログを非表示にします。 オプションダイアログボックスが表示します:
|
|
|
X-ソリッドを作成します。 |
|
|
XSweepコマンドを中止します。 |
手順
関連コマンド
XBox - 3D X-ソリッド直方体を作成します。
XCone - 3D X-ソリッドとして円錐を作成します。
XCylinder - 3D X-ソリッドとして円柱を作成します。
XExtrude - 3Dソリッドに2D図形を押し出します。
XRevolve - 3D X-ソリッドに変更するため閉じた2D図形を回転します。
XSphere - 3D X-ソリッドとして角錐を作成します。
XTorus - 3D X-ソリッドでトーラスを作成します。
XWedge - 3D X-ソリッドとしてくさびを作成します。
