コマンド: XCYLINDER

X-円柱を作成するには

1. 以下のいずれかを実行します

2. X-ソリッド ツールバーの円柱 ツールボタン () をクリックします。

3. X-ソリッド メニューの円柱 を選択します。

4. コマンドバーで、xcylinder をキー入力し、Enterを押します。

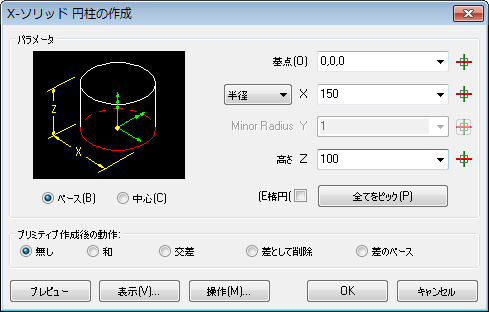

X-ソリッド 円柱の作成 ダイアログが表示されます:

2. (オプション) 楕円柱を作成する場合は、楕円 オプションを選択します。
   短軸半径 フィールドがアクティブになります。

3. (オプション) X-フィールドのオプションボタン 半径 または 直径 を選択します。

4. X-ソリッドの円柱のパラメータ を指定するには、以下のどれかを実行します:

5. 基点、 X、(短軸半径)、高さ Z フィールドに値をキー入力します。

6. ドロップダウンリスト内の値を選択します。

7. ピックボタン () をクリックして、図面内でパラメータを指定します。

8. 全てをピック ボタン をクリックして、図面内で全てのパラメータを指定します。

3. 基点 位置として、ベース または  中心 のいずれかを選択します。

4. (オプション) 操作... ボタンで、X-ソリッドの円柱の移動、回転ができます。

5. (オプション) ビュー... ボタンをクリックして、ビューを操作します。

6. (オプション) プレビュー ボタンをクリックします。

7. (オプション) X-ソリッドの円柱が作成された後、実行するには、プリミティブ作成後の動作を選択します。

8. OK ボタンをクリックして、X-ソリッドの円柱を作成します。
