コマンド: XSPHERE

X-球を作成するには

1. 以下のいずれかを実行します

2. X-ソリッド ツールバーの球 ツールボタン () をクリックします。

3. X-ソリッド メニューの球 を選択します。

4. コマンドバーで、xsphere をキー入力し、Enterを押します。

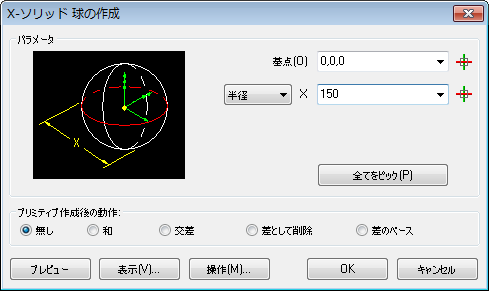

X-ソリッド 球の作成 ダイアログが表示されます:

2. (オプション) X-フィールドのオプションボタン 半径 または 直径 を選択します。

3. X-ソリッドの球のパラメータ を指定するには、以下のどれかを実行します:

4. 基点 と X フィールドに値をキー入力します。

5. ドロップダウンリスト内の値を選択します。

6. ピックボタン () をクリックして、図面内でパラメータを指定します。

7. 全てをピック ボタン をクリックして、図面内で全てのパラメータを指定します。

3. (オプション) 操作... ボタンで、X-ソリッドの球の移動、回転ができます。

4. (オプション) ビュー... ボタンをクリックして、ビューを操作します。

5. (オプション) プレビュー ボタンをクリックします。

6. (オプション) X-ソリッドの球が作成された後、実行するには、プリミティブ作成後の動作を選択します。

7. OK ボタンをクリックして、X-ソリッドの球を作成します。
