コマンド: XWEDGE

X-くさびを作成するには

1. 以下のいずれかを実行します

2. X-ソリッド ツールバーのくさび ツールボタン() をクリックします。

3. X-ソリッド メニューのくさび を選択します。

4. コマンドバーで、xwedge をキー入力し、Enterを押します。

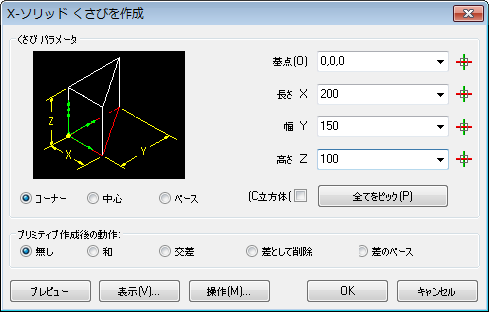

X-ソリッド くさびの作成 ダイアログが表示されます:

2. (オプション) 立方体を半分にした くさびを作成する場合は、立方体 オプションを選択します。
   長さ X フィールドの値が、辺の長さとして使用されます。

3. X-ソリッドのくさびのパラメータ を指定するには、以下のどれかを実行します:

4. 基点、長さ X、幅 Y、高さ Z フィールドに値をキー入力します。

5. ドロップダウンリスト内の値を選択します。

6. ピックボタン () をクリックして、図面内でパラメータを指定します。

7. 全てをピック ボタン をクリックして、図面内で全てのパラメータを指定します。

3. 基点 位置として、コーナー、中心、ベースのいずれかを選択します。

4. (オプション) 操作... ボタンで、X-ソリッドのくさびの移動、回転ができます。

5. (オプション) ビュー... ボタンをクリックして、ビューを操作します。

6. (オプション) プレビュー ボタンをクリックします。

7. (オプション) X-ソリッドのくさびが作成された後、実行するには、プリミティブ作成後の動作を選択します。

8. OK ボタンをクリックして、X-ソリッドのくさびを作成します。
