Aperture [図形スナップ範囲]

図形にスナップするための選択領域を設定します。

コマンドへのアクセス

コマンド入力 : aperture

割り込みコマンド : 'aperture

エイリアス : ap

メニューバー : 設定 | 図形スナップ範囲

ツールバー : 設定 |

: aperture

コマンドバーの表示:

図形スナップの選択領域 (1-50画素) <10>: (1から50までの値を入力、または、Enterキーを押します。)

アパーチャーカーソルは図形スナップと同時に動作します。BricsCADは端点や中点などの図形の特徴についてアパーチャー内を探します。

検出範囲が広いほど図形の終点・中点などの検出が容易ですが、不適切な点が検出される場合があります。検出範囲が狭いほど適切な点が検出されますが、図形面を検出範囲領域に入れることが難しい場合があります。

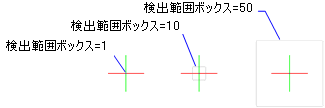

検出範囲ボックス表示のデフォルトはオフです。オンにする場合は、ApBoxシステム変数を使用します。

コマンドオプション

オプション	説明
図形スナップの選択領域	検出範囲の領域サイズを変更します；範囲は1～50幅画素です。
