OSnap [図形スナップ設定]

設定ダイアログボックスから図形スナップを設定します。("object snapの略").

コマンドへのアクセス

コマンド入力 : osnap

割り込みコマンド : 'osnap

ショートカット : F3

エイリアス : ddosnap, ddesnap, os, setesnap

メニューバー : 設定 | 図形スナップ設定

ツールバー: 設定 |

ステータスバー: ESNAP

: osnap

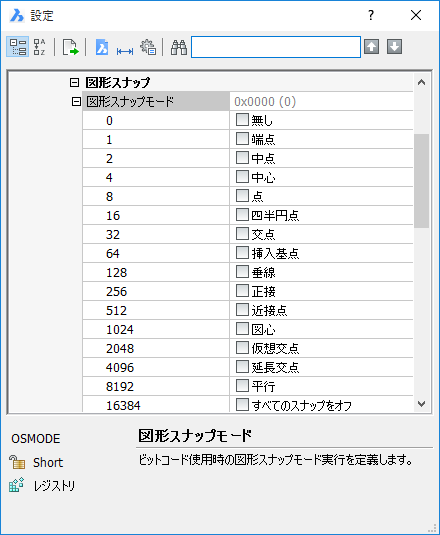

設定ダイアログボックスの図形スナップを表示します。

設定変更し、Xをクリックします

コマンドオプション

オプション	説明
1 - 端点	図形の端点にスナップします。直線や円弧、開いたポリライン、スプラインなど開いた図形の端点にスナップします。 Endpoint で切り替えることも可能です。
2 - 中点	図形の中点にスナップします。直線や円弧、開いたポリライン、スプラインなど開いた図形の中点にスナップします。 Midpoint で切り替えることも可能です。
4 - 中心	中心スナップモードを切り替えます。円弧やポリライン円弧など円形の図形の中心にスナップします。 Centerで切り替えることも可能です。
8 - ノード(点)	点スナップモードを切り替えます。図形の点にスナップします。 Node コマンドで切り替えることができます。

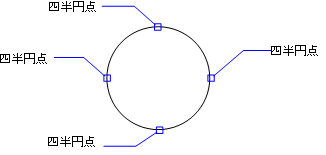

16 - 四半円点	四半円点スナップモードを切り替えます。円、弧とポリアークなど円形の図形の四半部点へのスナップします。 Quadrant で切り替えることも可能です。
32 - 交点	交点スナップモードを切り替えます。図形と図形の交わる点にスナップします。 Intersection で切り替えることも可能です。
64 - 挿入基点	挿入基点スナップモードを切り替えます。ブロック図形や文字などの挿入基点にスナップします。 Insertion で切り替えることも可能です。
128 - 垂線	垂線スナップモードを切り替えます。既存の図形に対して垂直に交わる点にスナップします。 Perpendicular で切り替えることも可能です。
256 - 接線	接線スナップモードを切り替えます。円形の図形に接触点にスナップします。 Tangent で切り替えることも可能です。
512 -近接点	近接点スナップモードを切り替えます。既存の図形の一番近接点にスナップします。 Nearest で切り替えることも可能です。
1024 - 幾何学的中心	幾何学的中心図形(GCE) スナップモードを切り替えます。閉じたポリラインやスプライン、平らな3Dポリライン、3Dソリッドの領域や平面の重心へスナップします。 GCE コマンドでも切り替え可能です。
2048 - 仮想交点	仮想交点スナップモードを切り替えます。３Ｄ空間で図形の見掛けの交差点をスナップします。 Apparent で切り替えることも可能です。

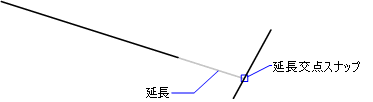

4096 - 延長交点	延長図形スナップモードのオンとオフを切り替えます。交点まで延長するような形で、開部のある図形と図形の公差部にスナップします。 Extensionコマンドで切り替えることもできます。

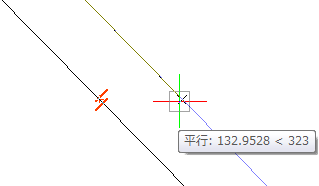

8192 - 平行	平行図形スナップモードのオンとオフを切り替えます。図形と図形の平行点にスナップします。もう片方の図形と平行な線分、ポリラインセグメント、構築線、放射線を描くことができます。 Parallel で切り替えることも可能です。
16384 - 全スナップを切り替え	すべての図形のスナップをオフにします。 None コマンドでモードをオフにすることもできます。

ステータスバーメニュー

ステータスバーの図形スナップを右クリックすると、ショートカットメニューが表示されます。

ショートカットメニュー	説明
オン	図形スナップをオンにします。
オフ	図形ナップをオフにします。
設定(S)	設定ダイアログボックスの図形スナップを開きます。
