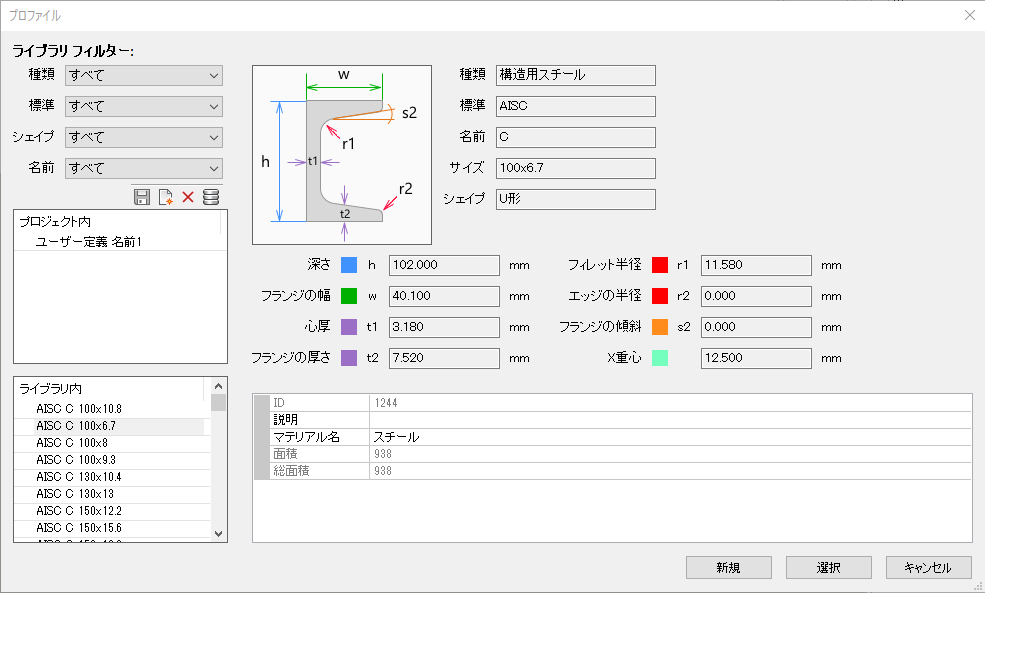

BimProfiles [BIMプロファイル]

フィルター

プロファイル一覧を 種類、 標準、シェイプ、名前 で絞り込めます。

種類のオプション: すべて、その他、構造用コンクリート、構造用スチール

標準のオプション: すべて、AISC (Americal Institute of Steel Consctruction)、BS (British Steel)、EURO (European standard steel profiles)、ユーザー定義

シェイプ* のオプション: すべて、円形の穴、I 形、L 形、矩形、矩形の穴、T 形、U 形

*標準で選択したオプションによっては、選択できないシェイプ オプションがあります。

名前 で選択できるオプションは、種類、標準、シェイプで選択したオプションによって異なります。

例えば、構造用スチール / AISC / I 形 に選択可能なオプションは HP、M、S、W です。

ツール

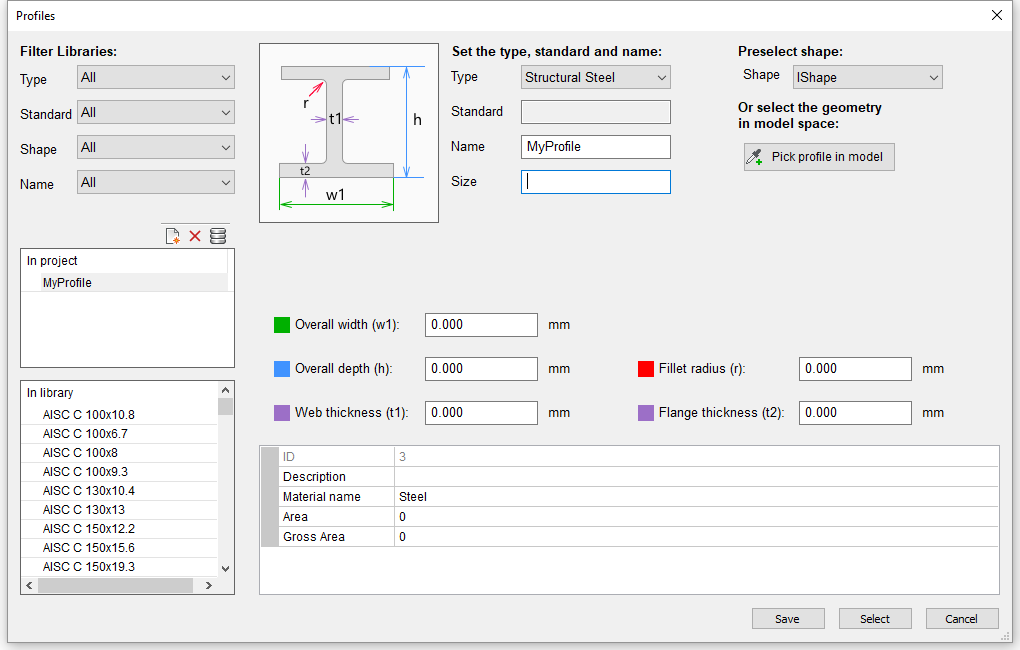

新しいプロファイルを作成します。

• 種類: 種類を選択します。


• 名前: 名前を入力します。

• サイズ: プロファイルの寸法を示します。

• シェイプ: 以下のいずれかの手順を行います。

• 形状を選択します。

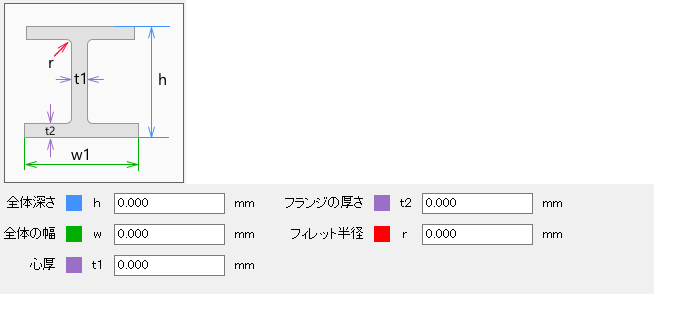

  選択したプロファイルのプロパティグリッドに入力します。



• モデルのプロファイルをピック ボタンをクリックします。
  コマンドバーの表示: プロファイルを指示 - プロファイル ダイアログボックスが一旦閉じるので、閉じた2D図形または領域を囲む境界図形を選択します。



  または、プロファイルのプレビュー下部にあるボタンをクリックして、プロファイルを回転させるか、上下左右を反転させます。

選択したプロファイルを削除します。

プロファイルを選択し、右クリックしてコンテキストメニューを表示します。

• 新しいプロファイル: 新しいプロファイルを作成します。
