BimWindowCreate [窓を作成]

BIM BIM BIM

閉じた輪郭に基づき、完全にパラメトリックな窓を作成します。

コマンドへのアクセス

コマンド入力:  bimwindowcreate

メニューバー:  BIM | 窓を作成

ツールバー:  BIM | 窓を作成

クワッド: Model | 窓を作成

: bimwindowcreate

コマンドバーの表示:

窓のプロファイルを選択:  （閉じた2D図形または境界を選択します。）

セット内の図形: 1

窓のプロファイルを選択:  （閉じた2D図形または境界を選択するか、Enterキーを押します。）

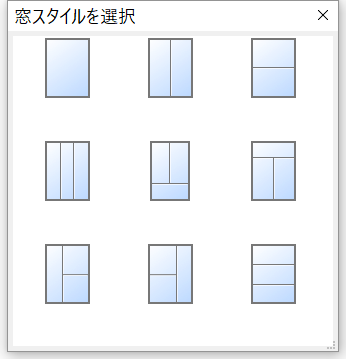

ダイアログボックスが表示されます。

窓のスタイルを選択します。

選択したスタイルの窓が作成されます。

コマンドオプション

コマンドオプションはありません。

手順

閉じた2D図形から窓を作成する

境界から窓を作成する

既存の開口部に窓を作成する

関連コマンド

BimInsert - ソリッドに窓またはドア、あるいはそれらのコピーを挿入します。

BimWindowUpdate - 窓やドアによってできたソリッドの開口部が、定義が変わったため正しく自動更新されない場合に、このような開口部を更新します。
