BimInsert [BIM挿入]

BIM BIM BIM

ソリッドにウィンドウまたはドア、あるいはそれらのコピーを挿入します。

ダイナミック UCS （DUCS）とダイナミック寸法（DYN）がオンになっていることを確認してください。

コマンドへのアクセス

コマンド入力: biminsert

メニューバー: BIM| BIM 挿入

ツールバー: BIM |

クワッド: BIM |

: biminisert

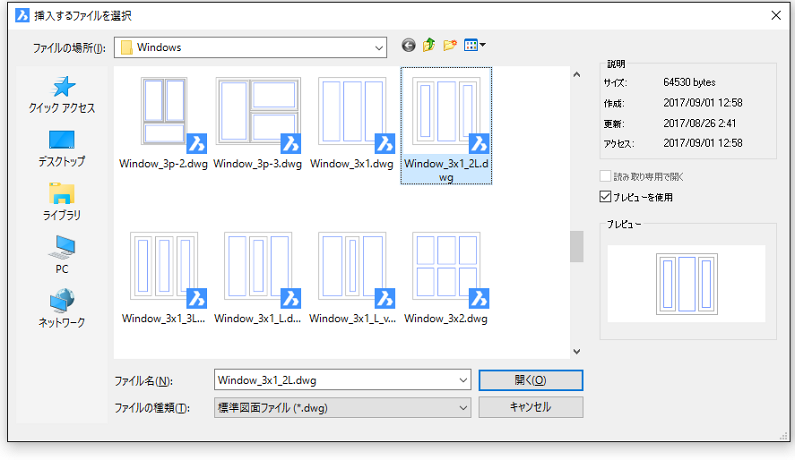

ファイルダイアログが表示されます:

挿入するウィンドウまたはドアを選択し、ダブルクリックするか開くボタンをクリックします。

挿入基点を選択、または「編集(E)」: (カーソルをソリッドの上に置くと下の面が反転表示されます。: UCSが選択面とダイナミックに整列します。; カーソルがソリッドに入力したエッジが水平または垂直である場合、UCSのX軸は水平となるか、そうでなければエッジと整列します。; またZ軸はソリッドの面に対して垂直になります。挿入点を指定してださい。)

Ctrlキーで挿入点を指示と挿入図形を編集モードを切り替えます。

コマンドオプション

オプション

説明

挿入基点を選択

挿入基点を指定します。

Ctrlキーで挿入図形を編集モードに切り替えます。

ダイナミック寸法は、配置矩形の各エッジの中点からソリッド面上の一番近い平行エッジまでを表示します。
TABキーでフィールドをサイクル表示します。
ダイナミック寸法欄に数値を入れTABキーを押すと、フィールドがロックされ赤色に変わります。
2つある平行な寸法の内1つだけがロックされます。もし寸法値を入力した時に、もう1つの平行寸法がすでにロックされていた場合は、そのロックは解除されます。
Enterを押すかクリックで選択ブロックを挿入します。

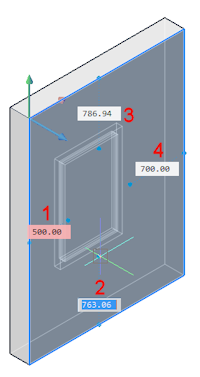

1. 固定されたフィールド
2.現在(編集)のフィールド
3 、4. 固定されていないフィールド

編集(E)

挿入した矩形の幅と高さを指定します。

コマンドバーの表示: 編集 [高さ(H)/幅(W)/実行(D)] <高さ>:

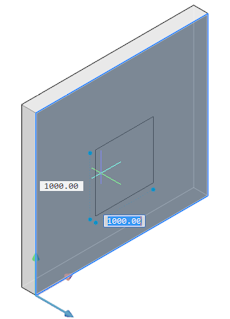

2つのダイナミック寸法欄に配置矩形の現在の幅と高さが表示されます。

現在のダイナミック寸法欄に数値を入力し、もう1つの欄に移動する場合はTABキーを押します。

Ctrlキーで挿入点を選択のモードに切り替えます。

手順

ウィンドウまたはドアを挿入する

挿入図形をコピーする
