CenterLine [中心線]

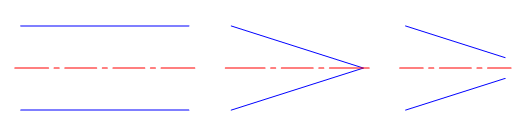

選択した2本の線分に関連付けた中心線図形を作成します。

コマンドへのアクセス

コマンド入力:  centerline

: centerline

コマンドバーの表示:

最初の線分を選択: （線分図形を選択します。）

2番目の線分を選択: （線分図形を選択します。）

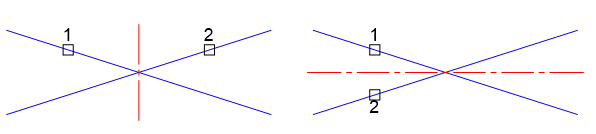

2本の交差線の中心線を作成する場合、指定したポイントの位置によって中心線の方向が決まります。

コマンドオプション

コマンドオプションはありません。

手順

中心図形のシステム変数を定義する

グリップ編集

グリップを使い、中心線を編集することができます。

1. オーバーシュートグリップ: グリップをドラッグして、中心線を延長します。

2. 中点グリップ: グリップをドラッグして中心線を移動します*。

オーバーシュートグリップをドラッグして中心線の片端または両端に延長を適用すると、グリップが4つ表示されます。

1. オーバーシュートグリップ: グリップをドラッグして、中心線を延長します。

2. 元の中心線の中点。グリップをドラッグすると、中心線が移動します*。

3. 延長した中心線の中点。グリップをドラッグすると、中心線が移動します*。

*中心線をリセットするには、CenterReset コマンドを実行します。

関連コマンド

CenterDisassociate - 中心線図形と中心マーク図形の関連付けを解除します。

CenterMark - 選択した円または円弧に関連付けた中心マーク図形を作成します。

CenterReassociate - 中心線図形と選択した2本の線分の関連付けを再作成します。または、中心マークと選択した円または円弧の関連付けを再作成します。

CenterReset - 中心線図形と中心マーク図形をリセットします。
