CenterMark [中心マーク]

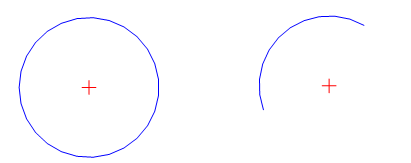

選択した円または円弧に関連付けた中心マーク図形を作成します。

コマンドへのアクセス

コマンド入力:  centermark

: centermark

コマンドバーの表示:

円か円弧を選択: （円または円弧を選択します。）

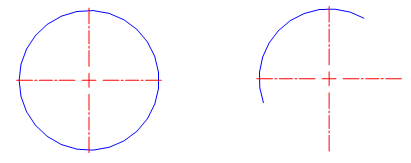

CENTERMARKEXE システム変数の現在の設定値に応じて、延長線（補助線）が作成されるかどうか決まります。

コマンドオプション

コマンドオプションはありません。

手順

中心図形のシステム変数を定義する

グリップ編集

グリップを使い、中心マークを編集することができます。

1. 中心グリップ: グリップをドラッグして、中心マークを移動します*。

2. オーバーシュートグリップ: グリップをドラッグして、補助線を延長します**。

*中心線をリセットするには、CenterReset コマンドを実行します。

**補助線を延長すると固定長さになり、直径に比例しなくなります。この場合、直径を変更しても補助線に影響を与えません、ただし、補助線は円に合わせて移動します。

関連コマンド

CenterDisassociate - 中心線図形と中心マーク図形の関連付けを解除します。

CenterLine - 選択した2本の線分と関連付けた中心線図形を作成します。

CenterReassociate - 中心線図形と選択した2本の線分の関連付けを再作成します。または、中心マークと選択した円または円弧の関連付けを再作成します。

CenterReset - 中心線図形と中心マーク図形をリセットします。

DimCenter - 中心線を配置します。
