DimBreak [寸法分割]

他の図形と交差する箇所で寸法線、寸法補助線、引出し線を分割します。

コマンドへのアクセス

コマンド入力:  dimbreak

メニューバー:  寸法記入 | 寸法分割

ツールバー: 寸法記入 |

: dimbreak

コマンドバーの表示:

分割を追加/削除する寸法を選択、または [連続(M)]: （寸法図形を選択します。）

寸法を分割するオブジェクトを選択、または [自動(A)/手動(M)/削除(R)]: （図形を選択します。）

寸法を分割するオブジェクトを選択: （図形を選択するか、Enterを押します。）

選択した図形の箇所で、選択した寸法の寸法線や寸法補助線が分割されます。間隙のサイズは、現在の寸法スタイルの寸法分割サイズプロパティで定義します。

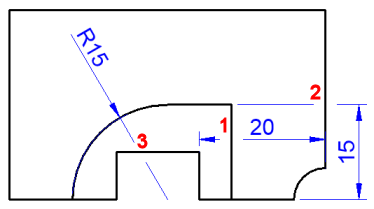

1. 寸法線の寸法分割

2. 寸法補助線の寸法分割

3. 引出し線の寸法分割

コマンドオプション

関連コマンド

Break - 図形の一部を削除します。
