Fillet [フィレット]

最初の図形を選択

図形を選択、または、R を入力します。下記の図形をフィレットすることができます:

• 平行線を含む線。

• 単一の2D ポリラインの頂点。

• 平行な放射線を含む放射線。

• 平行な構築線を含む構築線。

• 円弧

• 円

2番目の図形を選択

2番目の図形を選択します。

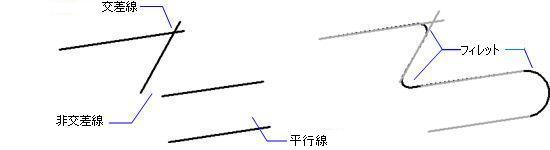

コーナーを作成するには、Shiftキーを押しながら図形を選択します。選択した図形が交差する箇所が延長またはトリミングされます。コーナー以外の図形の選択部分は保持されます。

2つ目の図形が1つ目の図形に対して平行な場合は、2つの図形が半円で接合されます。トリムモードの設定でトリム(T)を選択している場合、2つの図形の長さが異なると、2つ目の図形が延長またはトリミングされます。

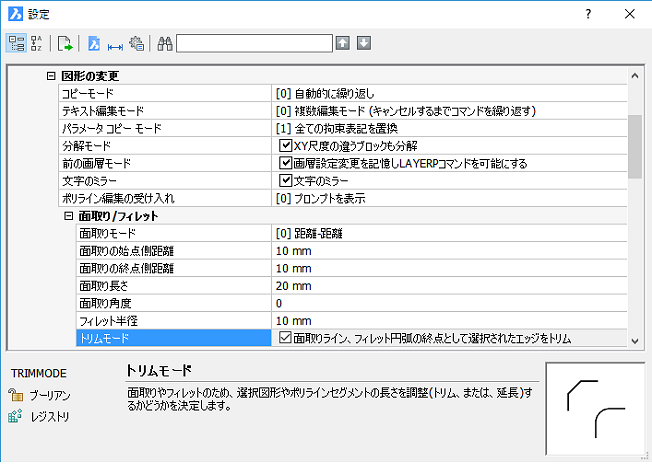

設定(S)

設定ダイアログボックスの面取り/フィレット部分を表示します:

• フィレット半径 - フィレット円弧の半径を設定します。

• トリムモード - 図形をフィレット半径にトリミングするかどうかを切り替えます。

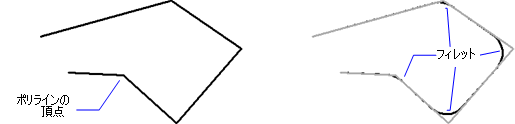

ポリライン(P)

ポリラインのすべての頂点にフィレットを作成します。

コマンドバーの表示:

フィレットする 2D ポリラインを選択 - ポリラインを1つ選択します。

半径(R)

フィレット半径を入力するよう指示するプロンプトがコマンドバーに表示されます。

トリム(T)

面取りおよびフィレットを作成するトリムモードを設定します。

コマンドバーの表示:

[トリム(T)/いいえ(N)] <トリム> - オプションを選択するか、Enterを押して現在のモードを維持します。

• トリム: 選択した図形をトリミングまたは延長します。

• いいえ: 面取りまたはフィレットを作成しますが、選択した図形はそのまま変わりません。

元に戻す(U)

連続モードのとき、最後のフィレットを元に戻します。

複数(M)

同じ設定で複数のフィレットを作成します。
