断面図や断面線の表示フォーマットを指定します。
コマンドへのアクセス
コマンド入力: viewsectionstyle
メニューバー: 表示 | 作図ビュー | 断面ビューのスタイル
ツールバー: 作図ビュー |
リボン: 注釈 | 作図ビュー|
: viewsectionstyle

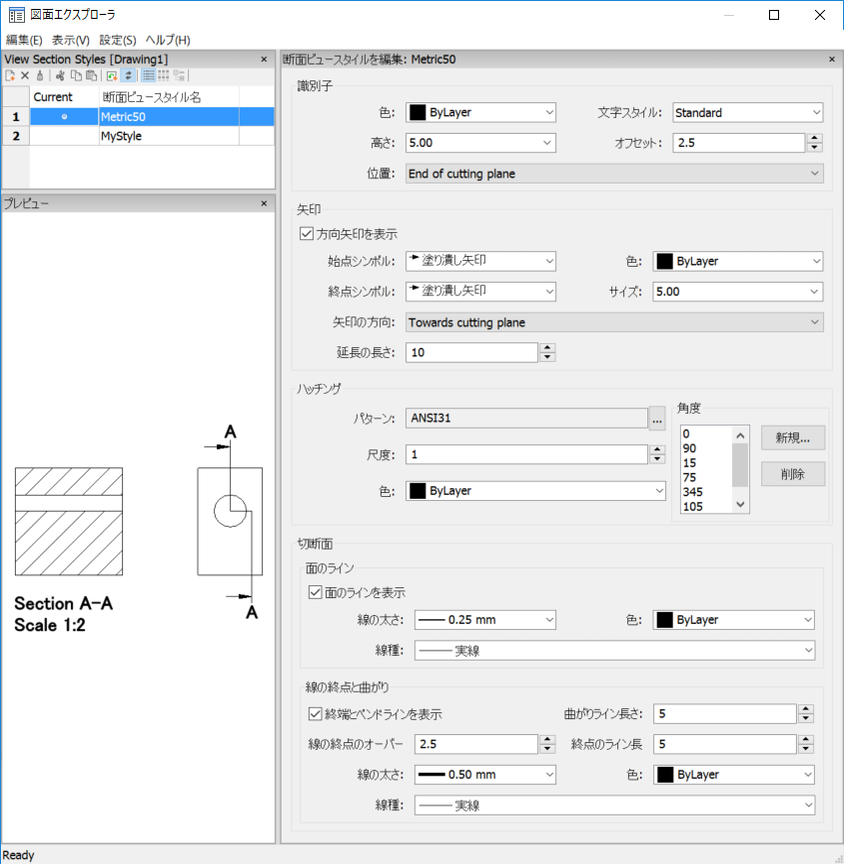

図面エクスプローラ ダイアログボックスの断面ビュースタイル セクションが表示されます。
コマンドオプション
|
オプション |
説明 |
|
選択中のスタイルのコピーとして新しい断面ビュースタイルを作成します。 |
|
|
|

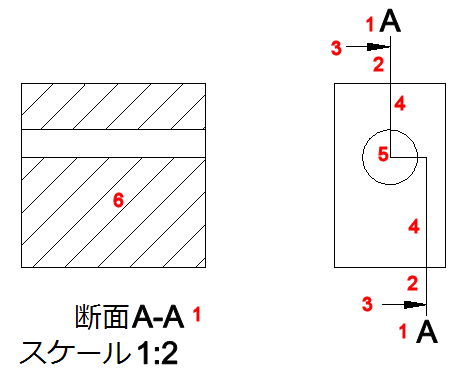

1. 識別子 2. 矢印 3. 延長の長さを指定可能 4. 切断面ライン 5. 切断面ベンドライン 6. ハッチング
|
|

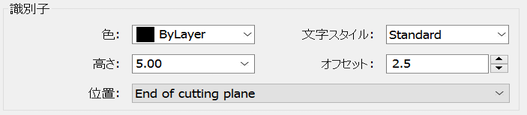

断面識別子のプロパティを設定します。
|
|
|

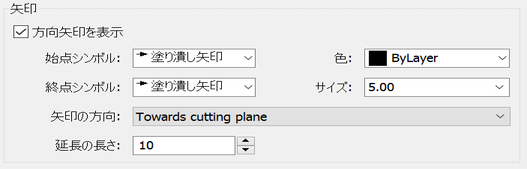

断面矢印のプロパティを設定します。
|
|
|

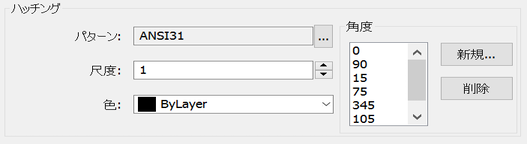

ハッチングセクションのプロパティを設定します:

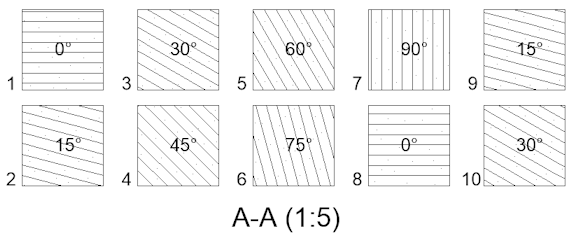

リストの最初の角度は、モデルの最初のソリッドに適用され、2番目の角度は2つ目のソリッド、3番目は3つめのソリッド... 7つの角度の上のダイアログは、以下の断面図が示すようにハッチング角度が適用された、10のソリッドを含むモデルにて定義されます。なぜなら、7つの角度した定義されていない(最初の角度はソリッド番号8、第2の角度は番号9...に適用)からです。 ハッチング角度を新規に追加する為に、新規...ボタンをクリックします。 ダイアログボックス表示：
一覧から角度を削除する為に、角度を選択し削除ボタンをクリックします。 |
|
|
|
|
|

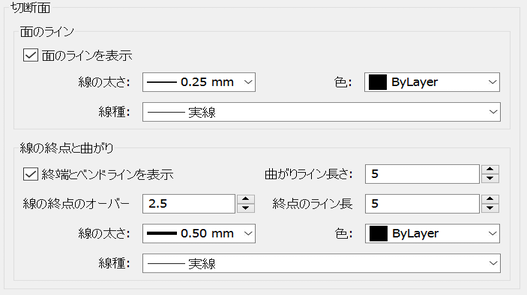

切断面を示す線分のプロパティを設定します。
|
|
関連コマンド
ViewBase - ペーパー空間レイアウトで3Dソリッドモデルの関連する正射投影ビューと標準アイソメビューを作成します。
ViewDetail - 標準作成された図面の一部を拡大した詳細ビューを作成します。
ViewDetailStyle - 詳細ビューおよび詳細シンボルの視覚的な形式を指定します。
ViewSection - ViewBase コマンドで作成した標準作図ビューに基づき、断面ビューをペーパー空間レイアウトで作成します。
