図面プロパティ

コマンド: DWGPROPS

Dwgprops コマンド 図面プロパティ ダイアログボックスを開きます。 一般的な情報とユーザーを表示して、図面内部にプロパティを定義します。

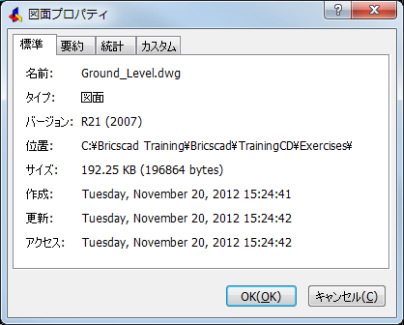

図面プロパティは以下を含みます:標準、概要、統計、カスタム

図面プロパティは、マルチテキスト図形またはテーブルのフィールドとして関連付けることができます。

図面プロパティダイアログを開きます。

以下の何れかの操作を行います。:

• ファイルメニューの図面プロパティ...を選択します。
• コマンドバーにdwgpropsと入力し、Enterを押します。

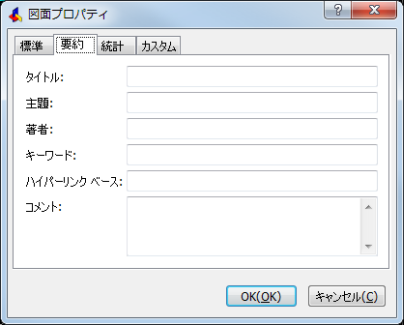

デフォルトのプロパティ指定

1. 図面プロパティダイアログを表示します。
2. 概要 タブを開きます。


3. フィールドに情報を記入します。
4. OKボタンをクリックします。

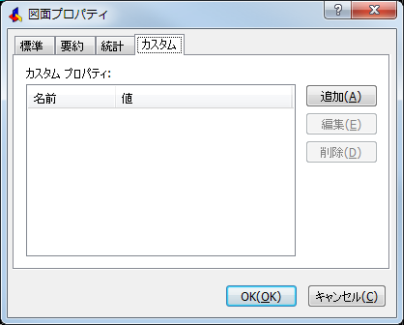

カスタムプロパティの追加

1. 図面プロパティダイアログを表示します。
2. カスタム タブを開きます。


3. 追加ボタンをクリックします。

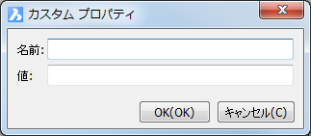

   カスタムプロパティダイアログが表示します。


4. 名前フィールドに名前を入力します。
   カスタムプロパティの名前はダイアログフィールドの名前の下にリストされます。
5. 値 フィールドに値を入力します。
   値はマルチテキストのカスタムプロパティの挿入フィールドに表示されます。
