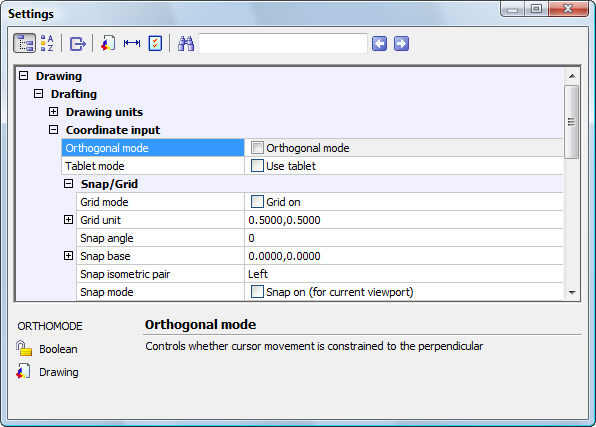

DSettings

正交模式

切換正交模式。

• 開啟 - 限制游標只能垂直或水平移動。

• 關閉 - 可自由移動游標。

按住 Shift 鍵可以暫時開啟正交模式，也可以雙擊狀態列的 正交 切換正交模式。

數位板模式

切換數位板模式：

• 開啟 - 使用數位板做為繪圖輸入。

• 關閉 - 使用數位板做為指令輸入。

鎖點/格點

格點模式

切換格點模式：

• 開啟 - 顯示格點。

• 關閉 - 不顯示格點。

也可以雙擊狀態列的 格點 切換格點的顯示。

格點間距

指定格點的間距：

• X - 指定 X 軸的間距。

• Y - 指定 Y 軸的間距。

鎖點角度

相對於目前 UCS 的格點旋轉角度。

鎖點基準點

指定相對於目前 UCS 的格點及鎖點基準點。

• X - 指定 X 軸座標。

• Y - 指定 Y 軸座標。

等角鎖點

指定目前的等角平面：

• 左

• 上

• 右.

鎖點模式

切換鎖點模式：

• 開啟 - 限制游標以鎖點間距移動。

• 關閉 - 游標可以自由移動。

也可以雙擊狀態列的 鎖點 切換鎖點模式。

鎖點型式

指定鎖點型式：

• 矩形鎖點 - 將鎖點及格點設為矩形。

• 等角鎖點 - 將鎖點及格點設為等角，並在橢圓指令中加入等角選項。

鎖點類型

指定鎖點類型：

• 格點鎖點 - 限制游標以 X 及 Y 的鎖點間距移動。

• 極座標鎖點 - 限制游標以角度移動。

鎖點間距

指定鎖點的間距。

• X - 指定 X 軸的間距。

• Y - 指定 Y 軸的間距。

物件鎖點座標

控制於指令提示下輸入的座標是否會取代常駐式物件鎖點：

• 常駐式物件鎖點設定值取代鍵盤座標輸入

• 鍵盤輸入取代物件鎖點設定值

• 鍵盤輸入取代物件鎖點設定值，但腳本除外

極座標追蹤鎖點增量

指定極座標追蹤鎖點增量，只有在鎖點類型為極座標鎖點時有作用。
