DimStyle

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

由圖面總管建立和編輯標註型式。

指令輸入

指令行： DimStyle

指令別名： d, ddim, dimsty, ds, dst, expdimstyles, setdim

功能表：設定 | 標註型式

工具列：標註 |

狀態列: Standard （或其他標註型式的名稱）

: dimstyle

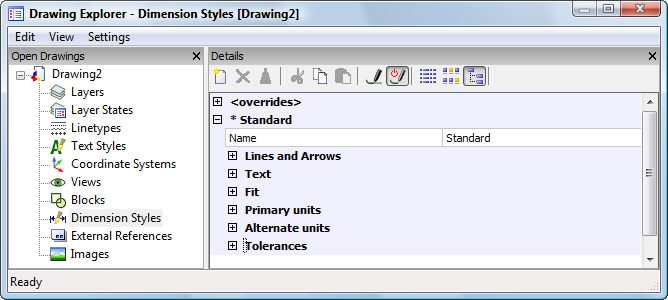

開啟圖面總管並顯示標註型式：

建立或編輯標註型式，然後按 X.。

按 F1 取得說明。

<Overrides>；- 使用取代的標註設定，而無須建立新的標註型式。

*Standard - 列示 Standard 標註型式的標註設定，星號表示為目前標註型式。

指令選項

選項	說明
名稱	標註型式的名稱，除 Standard 外，所有標註型式都可以更名及刪除。

	說明

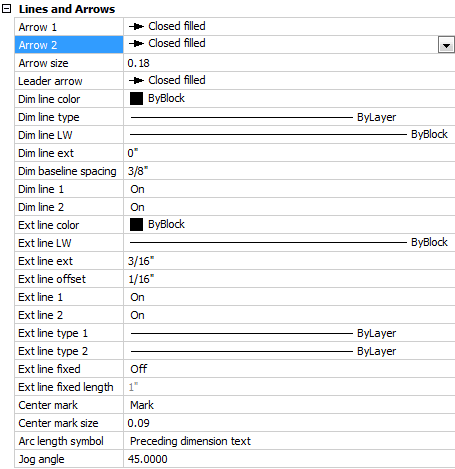

箭頭 1	設定第一條標註線的箭頭。由下列型式中選取：
箭頭 2	設定第二條標註線的箭頭。
箭頭大小	設定箭頭的大小。
引線箭頭	設定引線的箭頭。
標註線顏色	設定標註線的顏色：任何索引顏色。任何全彩顏色。 ByBlock（依圖塊）。 ByLayer（依圖層）。
標註線型式	設定標註線的線型，點選載入可開啟「載入線型」對話方塊載入其他線型。
標註線線寬	設定標註線的線寬。
標註線突出	設定標註線突出延伸線的長度。
基線式標註間距	設定基線式標註的標註線之間的間距。
標註線 1	抑制第一條標註線（第一延伸線和文字間）的顯示。
標註線 2	抑制第二條標註線（第二延伸線和文字間）的顯示。
延伸線顏色	設定延伸線的顏色：任何索引顏色。任何全彩顏色。 ByBlock（依圖塊）。 ByLayer（依圖層）。
延伸線型式	設定延伸線的線型，點選載入可開啟「載入線型」對話方塊載入其他線型。
延伸線線寬	設定延伸線的線寬。
延伸線突出	設定延伸線突出標註線的長度。
延伸線偏移	設定延伸線自原點偏移的距離。
延伸線 1	抑制第一條延伸線的顯示。
延伸線 2	抑制第二條延伸線的顯示。
延伸線 1 線型	設定第一條延伸線的線型。點選載入可開啟「載入線型」對話方塊載入其他線型。
延伸線 2 線型	設定第二條延伸線的線型。點選載入可開啟「載入線型」對話方塊載入其他線型。
延伸線固定長度	設定從標註線至標註原點的延伸線總長度。
中心點標記	設定中心點標記的外觀：標記。線。不繪製。
中心點標記大小	設定中心點標記或中心線的大小。
弧長符號	控制弧長標註中弧符號的顯示：前導標註文字。標註文字上方。不顯示。
轉折角度	決定轉折半徑標註中標註線的橫線段角度。

	說明
字型	設定標註文字的目前型式；可用 Style 指令建立字型。
文字顏色	設定標註文字的顏色：任何索引顏色。任何全彩顏色。 ByBlock（依圖塊）。 ByLayer（依圖層）。
文字填實	設定標註中文字背景的顏色。由下列選取：不填實 - 沒有背景或填實。背景 - 背景或填實顏色與繪圖區的背景顏色相同。顏色 - 背景或填實顏色與DIMTFILLCLR指定的顏色相同。
文字填實顏色	設定標註中文字背景的顏色。由下拉列示選取顏色，或點選選取顏色。
文字高度	設定文字的高度。
繪製文字外框	在標註文字周圍繪製方框。
文字垂直位置	控制標註文字相對於標註線的垂直位置：置中 - 將標註文字置於標註線的兩個組件的中間。上方 - 將標註文字置於標註線上方。外側 - 將標註文字置於離第一個定義點最遠的標註線那一側。 JIS - 按照日本工業標準 (JIS) 表示方式放置標註文字。
文字水平位置	控制標註文字沿標註線相對於延伸線的水平位置：置中 - 將標註文字沿標註線置於兩條延伸線的中間。位於延伸線 1 - 以第一條延伸線為標準靠左對齊文字。位於延伸線 2 - 以第二條延伸線為標準靠右對齊文字。延伸線 1 上方 - 將文字置於第一條延伸線之上。延伸線 2 上方 - 將文字置於第二條延伸線之上。
文字偏移	設定文字和標註線的間隙。
文字內部對齊	控制在延伸線內側的標註文字位置：對齊標註線 - 對齊文字與標註線。水平 - 將文字放置在水平位置。
文字外部對齊	控制在延伸線外側的標註文字位置：對齊標註線 - 對齊文字與標註線。水平 - 將文字放置在水平位置。

	說明
箭頭及文字填入	根據延伸線之間的可用空間，控制文字與箭頭的放置位置：文字或箭頭 - 強制將文字和箭頭置於延伸線之間。僅箭頭 - 強制將箭頭置於延伸線之間，如果空間不足夠，會將文字移至外側。僅文字 - 強制將文字置於延伸線之間，如果空間不足夠，會將箭頭移至外側。最佳填入 - 根據最符合者，將文字或箭頭移至延伸線的外側。
文字內部	在延伸線之間繪製文字。開啟 - 在延伸線之間繪製標註文字。關閉 - 如果空間不足夠，會將文字置於延伸線外側。
標註線內側	如果延伸線內側的空間不足，則抑制箭頭：開啟 - 抑制箭頭。關閉 - 不抑制箭頭。
文字移動	設定標註文字移動規則：標註線隨標註文字移動。當標註文字移動時，加入一條引線。可使文字在沒有引線的情況下自由移動。
整體標註比例	設定套用到標註變數的整體比例係數。
手動放置文字	控制使用者定位文字的選項。
強制標註線	控制即使文字置於外側，是否要在延伸線之間繪製標註線。

	說明
標註單位	設定除角度之外所有標註類型的單位：科學 - 1.2345E+01. 十進位 - 1.2345. 工程 - 1'-2.3456". 建築 - 1'-2 1/16". 分順便 - 14 1/16". Windows 控制台 - 使用 Windows 的設定。
標註精確度	控制替用單位中的小數位數。
分數型式	設定分數格式：水平 - 水平分數，會有一水平分隔線。對角 - 對角分數，會有一對角分隔線。不堆疊 - 不堆疊分數，有一垂直分隔線。
小數分隔符號	設定十進位單位格式的數分隔符號。北美國家使用句號，台灣及歐洲國家使用逗號。
標註捨入	將所有標註距離捨入到指定的值。
標註字首	指定標註測量的文字字首。
標註字尾	指定標註測量的文字字尾。
線性標註比例	設定線性標註測量的比例係數。
前導零抑制	控制主要單位值的前導零抑制：開啟 - .23 關閉 - 0.23
結尾零抑制	控制主要單位值的結尾零抑制：開啟 - 1.23 關閉 - 1.2300
抑制零英呎	控制主要單位值的抑制零英呎：開啟 - 3" 關閉 - 0'-3"
抑制零英吋	控制主要單位值的抑制零英吋：開啟 - 1' 關閉 - 1'-0"
標註角度單位	設定角度標註的單位格式：十進位角度 - 123.45 度/分/秒 - 123d 12' 45.67". 分度 - 230g 弳度 - 1.5r
標註角度精確度	控制角度標註中顯示的精確度位數。
抑制角度前導零	抑制十進位標註的前導零：開啟 - .1234 關閉 - 0.1234
抑制角度結尾零	抑制十進位標註的結尾零：開啟 - 0.12 關閉 - 0.1200

	說明
啟用替用單位	控制標註中對照單位的顯示：開啟 - 替用單位會顯示在主要單位的左側。關閉 - 只顯示主要單位。
替用單位	設定除角度之外所有標註類型的單位：科學 - 1.2345E+01. 十進位 - 1.2345. 工程 - 1'-2.3456". 建築 - 1'-2 1/16". 分順便 - 14 1/16". Windows 控制台 - 使用 Windows 的設定。
替用精確度	控制替用單位中的小數位數。
替用單位倍數	控制對照單位乘法器。例如設定 2.54，便會在英吋（主要單位）後顯示公分（替用單位）。
替用捨入值	捨入替用標註單位。
替用字首	替用標註測量的文字字首。
替用字尾	替用標註測量的文字字尾。
替用抑制前導零	控制主要單位值的前導零抑制：開啟 - .23 關閉 - 0.23
替用抑制結尾零	控制主要單位值的結尾零抑制：開啟 - 1.23 關閉 - 1.2300
替用抑制零呎	控制主要單位值的抑制零英呎：開啟 - 3" 關閉 - 0'-3"
替用抑制零吋	控制主要單位值的抑制零英吋：開啟 - 1' 關閉 - 1'-0"

	說明

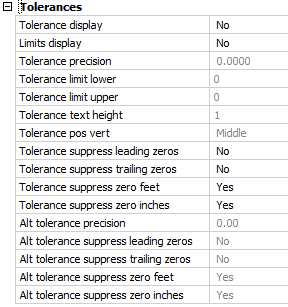

公差顯示	控制公差文字顯示。
公差精確度	指定公差文字顯示的精確度；範圍是 0 到 8 小數位或 1/1 到 1/256 英吋。
公差範圍下限	設定最大值或上限公差值。
公差範圍上限	設定最小值或下限公差值。
公差字高	指定公差文字的字高。
公差垂直位置	控制對稱與偏差公差的文字對正方式。下 - 將公差文字與主標註文字的底端對齊。中央 - 將公差文字與主標註文字的中央對齊上 - 將公差文字與主標註文字的頂端對齊。
公差抑制前導零	控制前導零的抑制。
公差抑制結尾零	控制結尾零的抑制。
公差抑制零呎	控制零英呎的抑制。
公差抑制零吋	控制零英吋的抑制。
替用公差精確度	替用公差顯示與設定小數位數。
替用公差抑制前導零	控制前導零的抑制。
替用公差抑制結尾零	控制結尾零的抑制。
替用公差抑制零呎	控制零英呎的抑制。
替用公差抑制零吋	控制零英吋的抑制。

狀態列功能表

在狀態列右擊 Standard （或其他標註型式的名稱）開啟快顯功能表：

快顯功能表

說明

Standard

選取預設的標註型式。

如圖面中有其他的標註型式，都會在此列示。

性質

開啟圖面總管並顯示標註型式。
