Ellipse

橢圓軸端點

設定第一橢圓軸的第一個端點。

以兩軸的長度來定義橢圓，或一軸和旋轉角。

軸的另一端點

設定第一橢圓軸的另一端點。

另一端的橢圓軸

設定第二橢圓軸的一個端點，由第一軸中點測量。

較長的軸稱為「長軸」，較短的軸稱為「短軸」。

弧

繪製橢圓弧；會提示：

中心點 - 設定橢圓的中心點。

橢圓軸端點 - 設定第一橢圓軸的第一個端點。

參數

使用參數向量方程式建立橢圓弧：

p(b) = c + a * cos(u) = b * sin(u)

說明：

a = 長軸

b = 短軸

c = 橢圓的中心點

u = 弧上的點

Cos 和 Sin 是三角餘弦和正弦函數。

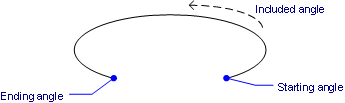

指定起始角度

設定弧的起始角度。

角度是從正 X 軸逆時鐘測量。

指定結束角度

設定弧的結束角度。

夾角

設定弧的夾角，是由起點測量。

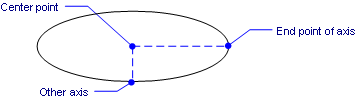

中心點

先輸入中心點繪製橢圓；會提示：

指定橢圓的中心點 - 點選一點，或輸入 XY 座標。

指定軸端點

設定一軸的端點，由中心點測量。

另一端的橢圓軸

設定另一軸的一個端點，由第一軸中點測量。

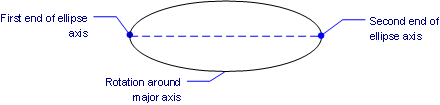

旋轉

設定橢圓的角度；會提示：

指定繞著主軸的旋轉角度: - 點選一點，或輸入 0 到 89.9 間的角度。

0 度會繪製圓，89.9 度會繪製一接近線的橢圓。
