Strecken (stretch)

Funktioniert mit Bricscad (Windows) Classic und Pro; Bricscad (Linux) Classic

Streckt Objekte.

Zugriff auf den Befehl über:

Befehlszeile: strecken

Alias: str

Menü: Ändern | Strecken

Werkzeugkasten: Ändern | Dehnen |

: strecken

Aufforderung in der Befehlszeile:

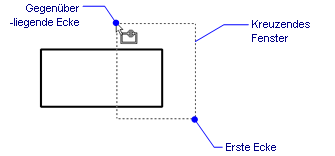

Objekte wählen, die durch Kreuzen-Fenster oder Kreuzen-Polygon gedehnt werden: (Wählen Sie einen Punkt, oder geben Sie K oder KP ein.)

Gegenüberliegende Ecke: (Wählen Sie einen weiteren Punkt.)

Dieser Befehl arbeitet nur mit dem Auswahlmodus Kreuzen.

Objekte im Satz: 1

Objekte wählen, die durch Kreuzen-Fenster oder Kreuzen-Polygon gedehnt werden: (Wählen Sie ein oder mehrere Objekte, oder drücken Sie die Eingabetaste, um fortzufahren.)

Basispunkt der Versetzung: (Wählen Sie einen Punkt, oder geben Sie die x,y Koordinaten ein.)

Zweiter Punkt der Versetzung: (Wählen Sie einen weiteren Punkt.)

Ein Text kann nicht gestreckt werden.

Befehls Optionen

Option	Beschreibung
Objekte wählen, die durch Kreuzen-Fenster oder Kreuzen-Polygon gedehnt werden	Wählt die Objekte für das Strecken aus, dazu müssen Sie den Modus Kreuzen oder Kreuzen-Polygon verwenden: K - Kreuzen-Modus. KP - Kreuzen-Polygon-Modus. Wenn Sie den Cursor verwenden, wählen Sie den zweiten Punkt links neben dem ersten Punkt. Der Kreuzen-Modus wird durch ein gestricheltes Auswahl-Rechteck dargestellt. Das Auswahl-Rechteck (oder -Polygon) bestimmt, wie sich dieser Befehl auf die Objekte auswirkt: Objekte, die das Auswahl-Rechteck kreuzen, werden gestreckt. Objekte innerhalb des Rechtecks werden verschoben. Objekte außerhalb des Rechtecks bleiben an ihrem Platz.
Basis Punkt der Versetzung	Bestimmt den Startpunkt für das Strecken.
Zweiter Punkt der Versetzung	Bestimmt den Abstand für das Strecken durch den Abstand zweier Punkte, Basis und zweiter Punkt.

Ähnliche Befehle

Länge - ändert die Länge von offenen Objekten.

Dehnen - dehnt offene Objekte.

Varia - ändert die Größe von Objekten.

Eigenschaften - ändert die Geometrie von Objekten.
