Ellipse (ellipse)

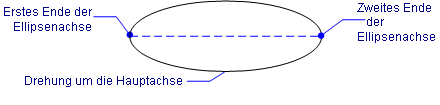

Erstes Ende der Ellipsenachse

Bestimmt den ersten Endpunkt der ersten Achse.

Ellipsen werden durch die Länge von zwei Achsen oder einer Achse und einem Drehwinkel definiert.

Zweites Ende der Achse

Bestimmt das andere Ende der ersten Achse.

Andere Achse

Bestimmt den Endpunkt der zweiten Achse, gemessen vom Mittelpunkt der ersten Achse.

Die längere der zwei Achsen wird als die "Hauptachse" bezeichnet, die kürzere wird als "Nebenachse" bezeichnet.

Bogen

Erzeugt einen elliptischen Bogen; Sie werden zu folgendem aufgefordert:

Mitte - bestimmt den Mittelpunkt des elliptischen Bogens.

Erstes Ende der Ellipsenachse - bestimmt den Endpunkt der ersten Achse des elliptischen Bogens.

Parameter

Bestimmt die Parameter der Formel für die Definition eines elliptischen Bogens:

p(b) = c + a * cos(u) = b * sin(u)

wobei:

a = Hauptachse.

b = Nebenachse.

c = Mittelpunkt der Ellipse.

u = Punkt auf dem Bogen.

Cos und Sin sind die trigonometrischen Funktionen Cosinus und Sinus.

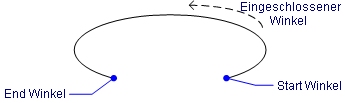

Startwinkel des Bogens

Bestimmt den Startwinkel, erzeugt den Startpunkt des Bogens.

Der Winkel wird gegen den Uhrzeigersinn von der positiven x-Achse aus gemessen.

Endwinkel

Bestimmt den Endwinkel, erzeugt den Endpunkt des Bogens.

Eingeschlossen

Bestimmt den eingeschlossenen Winkel, gemessen ausgehend vom Startpunkt.

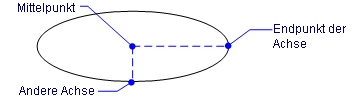

Mittelpunkt

Erzeugt eine Ellipse beginnend vom Mittelpunkt aus; Sie werden zu folgendem aufgefordert:

Mitte von Ellipse - wählen Sie einen Punkt oder geben Sie die xy-Koordinaten ein.

Endpunkt der Achse

Bestimmt den Endpunkt einer Achse, gemessen ausgehend vom Mittelpunkt.

Andere Achse

Bestimmt den Endpunkt der anderen Achse, ebenfalls ausgehend vom Mittelpunkt der Ellipse.

Drehung

Bestimmt den Winkel der Ellipse; Sie werden zu folgendem aufgefordert:

Drehung um Hauptachse - wählen Sie einen Punkt oder gegben Sie einen Winkel zwischen 0 und 89,9 Grad ein.

Ein Winkel von 0 Grad erzeugt einen Kreis, ein Winkel von 89,9 Grad erzeugt eine sehr dünne Ellipse.
