SchriftFeld (Field)

Funktioniert mit Bricscad (Windows) Classic, Pro und Platinum; Bricscad (Linux) Classic und Pro

Fügt ein Feld in einen mehrzeiligen Text, eine Tabell oder Attribut ein.

Ein Feld ist für einen variablen Text, um Daten wie z.B. die Zeichnungseigenschaften (Dateiname, aktuelles Datum, ...), benutzerdefinierte Eigenschaften, Plot Einstellungen und Variablen anzuzeigen.

Wenn kein Wert vorhanden ist, werden Bindestriche (---) angezeigt

Zugriff auf den Befehl über

Befehlszeile: schriftfeld

Aliase: keins

Menü: Einfügen| Feld einfügen...

Werkzeugkasten 2D zeichnen|

: schriftfeld

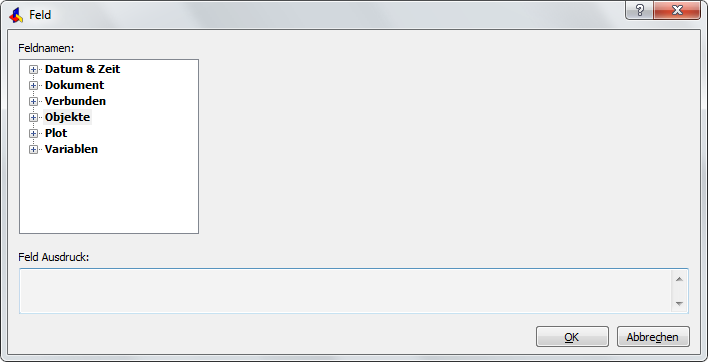

Ein Dialogfenster wird angezeigt:

Wählen Sie ein Feld, dann drücken Sie Ok.

Aufforderung in der Befehlszeile:

Geben Sie den Startpunkt ein oder [Höhe/Ausrichten]

Befehls Optionen

Option

Beschreibung

Höhe

Definiert die Text Höhe.

Legt die Höhe fest <aktuelle Höhe>

Ausrichtung

Legt die Text Ausrichtung fest.

Ausrichtung angeben [OL/OZ/OR/ML/MZ/MR/UL/UZ/UR] <Oben links>:

Ähnliche Befehle

AttDef - definiert, wie Blockattribute über ein Dialog erstellt wird.

Dwgeigen - Öffnet den Dialog Zeichnungs Eigenschaften, der allgemeine Informationen und benutzerdefinierte Eigenschaften die in einer Zeichnung gespeichert wurden anzeigt.

Mtext und -MText - platziert Absatz Text.

Schriftfeldakt - Aktualisiert Felder in ausgewählten Mtext Objekten.

Tabelle - erstellt ein Tabelle Objekt in der Zeichnung.
